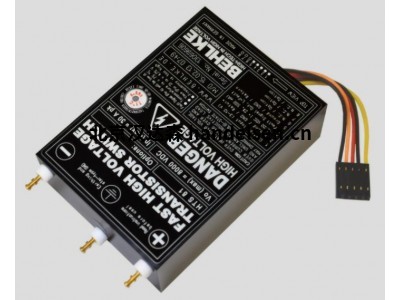

德國Behlke推挽式開關HTS 91-01-HB-C

HTS 91-01-HB-C

推挽開關

專為 PCB 組裝而設計。其他外殼是可選的。低 自然電容。

電壓：2*9.6KV

電流：2*25A

Ω：2*15

導通時間：70ns

尺寸：125*38*17

BEHLKE推拉式開關具有 上升和下降時間。如果您的應用程序不需要完整的 開關速度我們建議您使用限速 選項 S-TT （上升和下降時間慢約50%） 與輸入低通濾波器選項 LP 組合使用。 這些選項有助于最大限度地減少典型的高頻困難 快速高壓脈沖電路（例如自振蕩或自振蕩 re-triggering） 并總體上簡化 EMC 設計。

BEHLKE快速 推挽式開關（半橋）對反向電流非常敏感 來自感應負載或增加的布線感應。反向電流 可能會以未定義的方式打開本征（寄生）MOSFET 二極管。 這可能導致電橋開關路徑內短路 災難性失敗的進一步結果。請始終確保 沒有電流回蕩到開關的輸出中。這應該得到驗證 通過示波器測量，最大為實際工作電壓的 10%。 請始終連接足夠的緩沖電容器（最好是陶瓷 類型）直接發送到 HV 輸入端，并使用足夠的串聯阻尼 在長輸出布線的情況下使用電阻器。MOSFET 開關上的電感負載 始終需要一個快速續流二極管網絡（串行阻斷二極管 + 并聯續流二極管）。這種保護二極管網絡可以是 通過 BEHLKE FDA 系列的單個二極管安裝在外部。 它也可以作為選件 I-FWDN 集成到開關模塊中。 請仔細閱讀一般說明。
