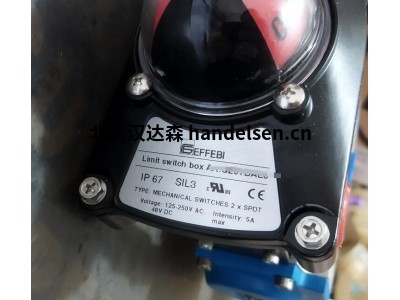

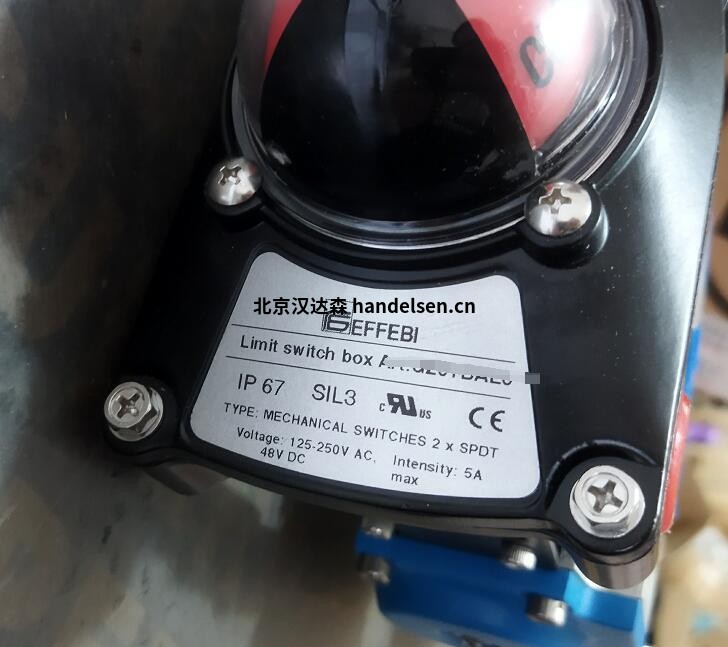

意大利EFFEBI限位開關盒GZ01BAE0防護等級 IP67

功能

位置反饋：當與之相連的閥門或執行機構運動到特定位置時，限位開關盒內的微動開關動作，將閥門或執行機構的實際位置信號反饋給控制系統，幫助操作人員實時掌握設備狀態。

精確控制：通過設定限位開關的觸發位置，能準確控制閥門的開啟和關閉程度，確保設備運行在設定的工作范圍內，避免因過度開啟或關閉而損壞設備，提高系統運行的穩定性和安全性。



工作原理

以機械接觸式限位開關盒為例，當閥門或執行機構運動時，與之相連的觸發裝置（如凸輪、撞塊等）會隨設備一起運動。當觸發裝置到達預設位置時，會觸動限位開關盒內的微動開關，使微動開關的觸點狀態發生改變，從而輸出電信號給控制系統，表明設備已到達指定位置。

產品特點

防護性能好：一般具備較高的防護等級，如 IP67 等，能有效防塵、防水、防油污等，可在惡劣的工業環境中穩定工作，確保內部電氣元件不受外界環境影響。

安裝靈活：設計上考慮了不同應用場景的需求，提供多種安裝方式，能方便地與各種閥門、執行機構進行組合安裝。

可靠性高：選用優質的微動開關等電氣元件，經過嚴格的測試和驗證，確保在頻繁動作和長期使用過程中，能可靠地反饋位置信號，減少誤動作的發生。



Art. GZ01BAE0 產品參數

盒體：防護等級 IP67，符合 DIN EN ISO 60529 標準，材質為鋁合金

軸：采用 AISI303 不銹鋼；螺絲為 AISI304 不銹鋼

偏心輪：聚碳酸酯材質

黑色電纜夾：M20X1.5 規格 或 1/2 英寸

安裝套件：不銹鋼材質

3D 位置指示器：塑料材質

密封件：丁腈橡膠（NBR）材質

可調支架：寬度 30/50 毫米

機電式限位開關：Crouzet 品牌，防護等級 IP67；適用電壓 24VDC、4A ，250VAC、0.3A ；3 根導線

工作溫度：-20℃至 + 80℃



貨號列表：

Effebi GZ01BAE0

Effebi GZ01ABEH

Effebi GZ01BAE6

Effebi GZ01ABE6

Effebi GZ01BASH

Effebi GZ01EFEH

Effebi GZ01GC4H

Effebi GZ01DBEH

Effebi GZ01PEH4
