瑞典AQ防爆傳感器 SAC6-50-EX

傳感器導管的內部設計為暴露于區域0，其余部分暴露于區域1。

傳感器正在將超聲波發送到0區。請注意，超聲控制器D72未經過Ex認證，必須使用屏障連接空氣傳感器。 傳感器內部的本質安全電路與地隔離。

應遵守安全和維護防爆電氣設備的通用規定。 （歐洲國家的EN 60079-14和EN 60079-17與CENELEC相連）。 具有所需知識的人員應執行安裝。

特殊使用條件：

1）空氣傳感器的外殼必須通過導管系統中的安裝件接地。

2）安裝時必須考慮任何外部加熱源，以不超過最大環境溫度

傳感器溫度+ 60°C

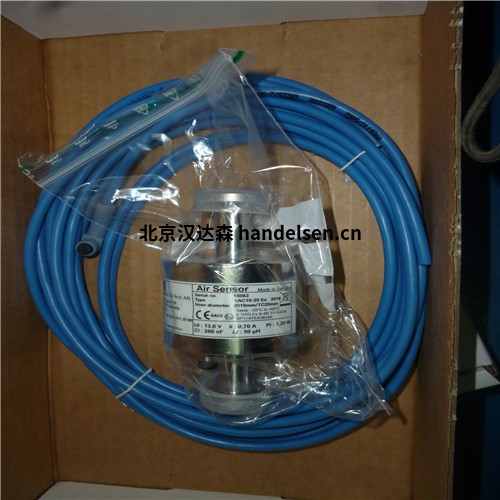

 在Air Sensor Ex上寫的標簽信息

瑞典制造的空氣傳感器

防爆等級? II 1/2 G Ex ib IIB T4

SP編號   SP08ATEX3637X

運輸溫度 Tamb：-20至+ 60°C

最大輸入電壓Ui：13.0 V.

最大電流輸入Ii：0,70 A.

最大功率輸入Pi：1,20 W.

內部電容Ci：50 nF

內部電感Li：50μH

      防爆barriershields

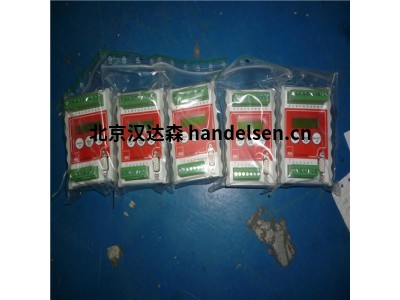

屏蔽鋁板必須放在屬于每個超聲波的每組屏障外面

控制器D72 / DP72。

齊納阻擋層沒有屏蔽，因此如果沒有屏蔽鋁板，則可以傳遞噪聲

屬于不同D72 / DP72的障礙之間。 電纜的未屏蔽部分也應短

防止在不同的D72 / DP72之間傳輸噪音。

屏蔽鋁板必須單獨訂購，產品編號：Ex-barrierhield。

 Ex-barrierhield卡在DIN導軌上，靠近本質安全的齊納屏障

AQ空氣傳感器，316L（耐酸鋼）帶連接器

瑞典AQ 傳感器 SAC4.5-25    內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC4.5-25-EX 內徑：Ø4.5mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25    內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC6-25-EX 內徑：Ø6mm 外徑：Ø38mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25   內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC8-25-EX 內徑：Ø8mm 外徑：Ø38mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25    內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC10-25-EX 內徑：Ø10mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25    內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-25-EX 內徑：Ø16mm 外徑：Ø51mm 卡盤連接：25 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50    內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC16-50-EX 內徑：Ø16mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC6-50    內徑：Ø6mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC6-50-EX 內徑：Ø6mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50    內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC22-50-EX 內徑：Ø22mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50    內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC35-50-EX 內徑：Ø35mm 外徑：Ø64mm 卡盤連接：50 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64    內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC46-64-EX 內徑：Ø46mm 外徑：Ø76mm 卡盤連接：64 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77    內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m，

瑞典AQ 傳感器 SAC60-77-EX 內徑：Ø60mm 外徑：Ø102mm 卡盤連接：77 標準線纜：7m
