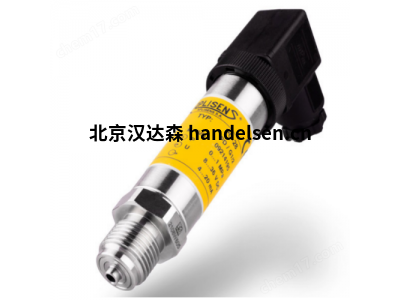

在工業過程控制、HVAC系統、水處理及眾多要求嚴苛的應用場景中，精準、可靠的壓力測量是保障系統安全、高效運行的關鍵。來自波蘭儀表制造商Aplisens的PC-29B系列壓力變送器，正是憑借其工程設計、堅固耐用的構造和出色的性能參數，成為工程師和系統集成商信賴的選擇。本文將深入探討PC-29B的功能特性、核心參數及其廣泛的應用價值。
核心定位與設計理念
PC-29B是一款壓阻式（Piezo-resistive）壓力變送器，核心在于其高性能的硅壓阻傳感器芯片。該系列產品定位于工業通用型應用，設計核心圍繞：
1. 堅固性與耐用性： 采用全不銹鋼結構（通常為316L不銹鋼），包括傳感器膜片、過程連接和外殼，提供優異的抗腐蝕能力和機械強度。
2. 寬泛的環境適應性： 設計適應工業現場常見的嚴苛條件，如溫度波動、振動、潮濕和電磁干擾。
3. 高精度與長期穩定性： 確保測量數據的準確可靠，減少維護需求和校準頻率。
4. 靈活的配置與兼容性： 提供多種壓力類型、量程、輸出信號和過程連接選項，滿足不同應用需求。
5. 易于安裝與維護： 結構緊湊，安裝方式靈活（徑向或軸向電氣連接可選），調試方便。
核心功能與技術特性
1. 壓力類型：
o 主要提供表壓（Gauge Pressure - PC-29B-G） 測量，參考環境大氣壓。
o 部分型號或可選絕壓（Absolute Pressure - PC-29B-A），參考真空零壓。
o 密封表壓（Sealed Gauge） 選項也可能可用，參考密封腔內的固定壓力（通常為1個標準大氣壓）。
2. 測量范圍（量程）：
o 提供極其寬泛的量程選擇，通常覆蓋從 0…0.6 bar 到 0…600 bar 的范圍。
o 用戶可根據實際應用需求選擇合適的量程，確保佳測量精度（量程越小，相對精度通常越高）。
3. 輸出信號：
o 標準配置： 兩線制 4-20 mA 直流模擬信號。這是工業領域通用、抗干擾能力強的信號傳輸方式。輸出電流與被測壓力成線性比例關系。
o 關鍵增強選項： 疊加 HART 通信協議。這是PC-29B的一大亮點。HART協議允許在傳統的4-20mA模擬信號上疊加數字通信。通過HART手操器或兼容的軟件系統，用戶可以在不停產、不斷開線路的情況下實現：
§ 遠程配置： 設置量程、阻尼時間、單位等參數。
§ 高級診斷： 讀取設備狀態、報警信息、自檢結果。
§ 實時數據讀?。?/b> 獲取壓力、溫度、輸出電流等更多信息。
§ 校準管理： 執行零點、量程校準。
§ 這極大地提升了設備的智能化水平和維護便利性。
4. 供電電源：
o 與兩線制設計相匹配，工作電源范圍通常為 12…36 V DC。電源通過信號回路提供。
5. 精度：
o 高精度等級： 標準精度通常為 ±0.5% FS (滿量程)。這意味著對于一個100 bar量程的傳感器，大誤差為 ±0.5 bar。
o 包含因素： 此精度通常包含非線性、遲滯和重復性的綜合誤差。
o 可選更高精度： 部分型號或通過特殊校準可提供 ±0.25% FS 甚至更高的精度等級。
6. 長期穩定性：
o Aplisens產品以穩定性著稱，PC-29B典型的長期穩定性指標為 ≤ ±0.2% FS / 年。這保證了設備在長期運行中精度的可靠維持，減少維護成本。
7. 溫度特性：
o 工作溫度范圍寬： 介質/過程溫度： 通常 -40°C 至 +130°C (受填充液和密封材料限制，高溫可能因型號不同略有差異)。
o 環境溫度： -40°C 至 +85°C。
o 溫度補償： 內置精密的溫度補償電路，有效減小環境溫度和工作介質溫度變化對測量精度的影響。溫度誤差指標通常為 ±0.02% FS / °C (≤ ±0.03% FS / °C)。
8. 過程連接：
o 標準接口： G1/4” A (外螺紋) 或 G1/4” B (內螺紋)，符合ISO 228/1 (DIN 259) 標準，是工業領域廣泛使用的螺紋接口。
o 豐富選項： 可根據需求提供其他接口，如 1/2” NPT、1/4” NPT、M20x1.5 等，滿足不同管道或設備的安裝要求。
o 衛生型連接： 對于食品、制藥等衛生要求高的行業，可選配卡箍連接（如 DN25 / DN50）或 Tri-Clamp 連接。
9. 電氣連接：
o 標準方式： 通過 M12x1 圓形連接器（通常為4針或5針），提供 IP66/IP67 防護等級。這是工業傳感器的主流連接方式，具有連接可靠、防護性好、插拔方便的優點。
o 可選方式： 直接電纜引出（帶或不帶格蘭頭）。
10. 防護等級：
o 標準防護等級為 IP66/IP67 (NEMA 4X)。這意味著設備防塵，并能承受強力噴水（IP66）或短時間浸入水中（IP67）而不受影響，適用于室外或潮濕多塵的工業環境。
11. 防爆認證：
o PC-29B系列通常獲得ATEX 和 IECEx 防爆認證（例如：Ex ia IIC T6 Ga / Ex ia IIC T4 Ga），允許其在存在潛在爆炸性氣體環境的危險區域（0區/1區或 Zone 0/Zone 1）安全使用。這是石油、化工、天然氣等行業的關鍵要求。
12. 抗振動與沖擊：
o 設計符合嚴格的工業抗振標準（如 IEC 60068-2-6），通?？沙惺?nbsp;10g (10…2000 Hz) 的振動和 100g (6ms) 的沖擊，確保在振動劇烈的機械或管道上穩定工作。
13. 介質兼容性：
o 全不銹鋼接觸部件： 316L不銹鋼膜片和過程連接，使其兼容大多數氣體、液體（包括水、油、液壓油、溫和化學品、蒸汽等）。
o 填充液： 傳感器內部通常填充硅油或氟油作為傳遞介質。氟油具有更廣泛的化學兼容性和更高的溫度上限，特別適用于腐蝕性介質或高溫應用（需選配型號）。
核心功能參數匯總表
下表總結了Aplisens PC-29B壓力變送器的關鍵功能參數：
|
參數類別 |
參數項 |
PC-29B 典型規格 |
|
測量特性 |
測量類型 |
表壓 (G), 可選絕壓 (A), 密封表壓 (S) |
|
測量范圍 |
0...0.6 bar 至 0...600 bar (多種可選) |
|
|
輸出信號 |
兩線制 4-20mA DC (標準) + HART (可選) |
|
|
供電電壓 |
12...36 V DC |
|
|
精度 (標準) |
±0.5% FS (含非線性、遲滯、重復性) |
|
|
長期穩定性 |
≤ ±0.2% FS / 年 |
|
|
環境適應性 |
介質溫度范圍 |
-40°C 至 +130°C |
|
環境溫度范圍 |
-40°C 至 +85°C |
|
|
溫度影響 |
±0.02% FS / °C (≤ ±0.03% FS / °C) |
|
|
防護等級 |
IP66 / IP67 (NEMA 4X) |
|
|
防爆認證 |
ATEX, IECEx (Ex ia IIC T6 Ga / T4 Ga 等) |
|
|
抗振動 |
10g (10...2000 Hz) |
|
|
抗沖擊 |
100g (6ms) |
|
|
物理與接口 |
過程連接 (標準) |
G1/4” A (外螺紋) 或 G1/4” B (內螺紋) |
|
其他過程連接選項 |
1/2” NPT, 1/4” NPT, M20x1.5, 卡箍, Tri-Clamp |
|
|
電氣連接 (標準) |
M12x1 圓形連接器 (4針/5針, IP66/67) |
|
|
其他電氣連接選項 |
直接電纜 (帶/不帶格蘭頭) |
|
|
接觸介質材料 |
316L 不銹鋼 |
|
|
填充液 |
硅油 (標準), 氟油 (可選, 增強兼容性/耐溫性) |
|
|
電氣與信號特性 |
負載電阻 (24V) |
≤ 600 Ω |
|
響應時間 |
< 5ms |
|
|
阻尼時間常數 |
可調 (通常 0...32s) |
核心價值與應用場景
PC-29B憑借其綜合優勢，在眾多工業領域發揮著重要作用：
1. 工業過程自動化 (PA)： 在化工、石化、制藥、食品飲料等行業，監控管道、反應釜、儲罐的壓力，確保工藝安全穩定。HART功能便于集成到DCS/PLC系統中進行集中監控和維護。
2. HVAC/R (暖通空調與制冷)： 精確測量制冷劑壓力、水系統壓力（冷凍水、冷卻水）、風管靜壓等，優化系統能效和設備保護。
3. 水與廢水處理： 監測泵站壓力、管網壓力、過濾器壓差、液位（通過靜壓式測量）等，保障供水安全和處理效率。
4. 液壓與氣動系統： 監控液壓站壓力、氣缸壓力、氣動回路壓力，確保動力系統可靠運行和設備安全。
5. 能源與公用事業： 應用于鍋爐、熱力管網、燃?xì)庹{(diào)壓站、壓縮空氣站等的壓力監控。
6. 機械設備： 集成于注塑機、機床、測試臺等設備中，提供關鍵的壓力反饋信號。
7. 危險區域應用： 其ATEX/IECEx防爆認證使其成為石油平臺、煉油廠、天然氣處理廠等危險區域的可靠選擇。
選型要點
在選擇PC-29B時，需明確以下關鍵點：
· 壓力類型： 表壓(G)、絕壓(A)還是密封表壓(S)？
· 測量范圍： 所需的小和大工作壓力，考慮可能的過載范圍。
· 過程連接： 與現有管道或設備匹配的螺紋或衛生連接標準。
· 輸出信號： 是否需要HART通信功能？
· 精度要求： 標準±0.5% FS是否滿足？是否需要更高精度型號？
· 介質兼容性： 被測介質是否具有腐蝕性、高溫或特殊性質？是否需要氟油填充？
· 環境條件： 環境溫度、濕度、潛在的爆炸性環境（需要ATEX/IECEx認證）、振動水平。
· 電氣連接： 偏好M12連接器還是電纜直出？
總結
Aplisens PC-29B系列壓力變送器是工業壓力測量領域的一款成熟、可靠、高性能的解決方案。其全不銹鋼結構、寬量程范圍、高精度（±0.5% FS）、出色的長期穩定性、環境耐受性（IP66/67, 寬溫區, 高抗振/抗沖擊）以及關鍵的HART通信功能，使其能夠從容應對各種嚴苛的工業應用挑戰。無論是通用工業過程控制，還是HVAC、水處理、能源或危險區域，PC-29B都能提供精準、穩定、低維護的壓力數據，為系統的安全、高效和智能化運行提供堅實的基礎保障。其靈活多樣的配置選項也確保了它能適配各種特定的安裝需求。對于追求可靠性和價值的用戶而言，PC-29B無疑是一個值得重點考慮的優秀選擇。
