德國Janitza電流監控設備RCM 202-AB型，剩余電流分析，AB型

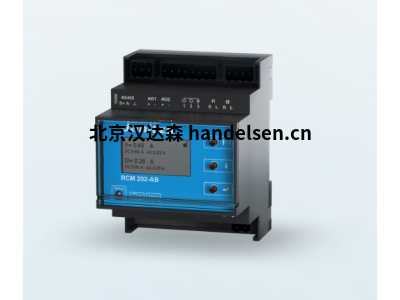

RCM 202-AB

剩余電流分析裝置，AB型

支持連續監控TN-S系統，符合VDE EN 62020 0663/IEC 62020標準。如果需要監控接地系統中低壓主配電盤或分配電盤中的A到B+型剩余電流，那么RCM 202-AB是理想的解決方案。



描述

剩余電流監控類型A至B+

根據VDE/EN 62020 0663/IEC 62020的DIN標準，Janitza的RCM 202-AB測量設備能夠連續監控接地TN系統中的剩余電流。

持續的剩余電流監控能夠在早期檢測到剩余電流，從而避免系統損壞和生產停工。這里的關鍵是在保險絲或剩余電流斷路器跳閘或數據傳輸/生產中斷之前，檢測剩余電流的逐漸增加。正確的RCM測量監控用戶和電纜裝置的剩余電流，并為固定電氣裝置提供絕緣測量的替代方法(見IEC 60364-6:2016)。這避免了必須關閉高可用性系統，并顯著降低了測試成本。還有其他優點，如預防性防火和檢測導致EMC問題的雜散返回導體電流。

建議使用RCM 202-AB測量設備完成該任務。它可以檢測、分析和監控所有剩余電流類型A、B和B+評估涵蓋了所有剩余電流類型以及相關的頻率分析。例如，50 Hz、純DC或20 kHz范圍內的高頻剩余電流可以顯示為頻譜。這使得錯誤類型相對較快地顯現出來，然后用戶就知道去哪里找了。

RCM 202-AB可以與標準的Janitza剩余電流互感器結合使用，也可以使用可分互感器進行B+型測量。由于其寬頻率范圍和專利測量方法，轉換器可以靈活使用。憑借這些性能特點，RCM 202-AB是第一款用于改造現有系統的RCM B+型設備。它非常適合不可能停機且必須保證良好EMC的高可用性系統，如數據中心、醫院、生產設施或物流中心。



技術細節

功能和特點

現場服務

高分辨率液晶顯示屏，操作直觀

符合IEC 62020標準

獲取、評估和監測B and B+A型差流



連接

RS485接口(協議:Modbus-RTU)

兼容所有具有通信能力的Janitza Modbus主設備

歷史數據

帶時間戳的測量值和極值記憶

專利測量方法

使用無源剩余電流互感器進行A、B、B+型測量

外圍的

2路模擬輸出

2個報警輸出

兼容帶RCM模塊的UMG 96-RM-E和UMG 96-PA的RCM輸入

RCM分析

AC和DC的評估

最高2 kHz的諧波頻譜，B型

最高20 kHz的混合電流，A型，B+型

剩余電流互感器

剩余電流測量，最多2個剩余電流互感器

測量范圍交流/DC 10毫安...20安

專利測量方法

可在任何地方用作RCM，例如DC系統、變頻器、防火要求更高的應用。
