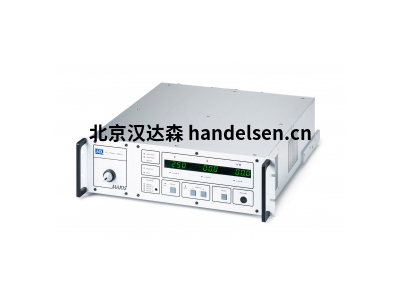

ADL GG03.1電源應用于等離子體工藝技術中

ADL 離子源電源

對于離子源（Kaufmann 和 ECR）的作，可以使用特殊電源。根據要求，這些裝置還可以配備其他輸出電壓或輸出功率。所有電源均具有 AS 4 接口、Profibus、EtherCat 或 RS232/484 接口。

ADL 突出

在離子束和等離子體工藝技術中的廣泛應用

蝕刻、濺射等等

ADL 創新創新應用，例如微電子、光學和傳感器

ADL GG 03.1加速器

ADL輸出功率30W

ADL輸出電壓最大1000 V

ADL輸出電流300\mA

ADL功率消耗100 VA


ADL指示

電流和電壓的31/2位數字顯示

ADL控制

電流或電壓控制

ADL操作模式

通過前面板或外部控制接口手動

ADL

設定值

0...100%的額定值電流和電壓

輸出精度

電流或電壓的標稱值的+/-1%

ADL冷卻系統

空氣冷卻

內置風扇，最大環境溫度40℃

風扇噪音排放

噪音水平<70 分貝(A)

ADL機械數據

尺寸

寬度:218毫米(1/219英寸)，高度:132.5毫米(3HU)，長度560

重量(不含包裝)

11千克

控制插座X3-接口AS4

這個25針Sub.-D-插座是所有信號接口，用于遠程開關機、選擇工作模式、

輸入設定值以及監測電流、電壓和功率的實際值。

ADL控制輸入:

控制輸入通過光耦合器或繼電器(聯鎖和SV.-Ext.)提供，從而實現電氣隔

離。為了設置一個功能，將+24V的電壓施加到相應的控制輸入。該電壓始

終參考引腳21(數字Gnd)。如果無法獲得外部的+24V控制電壓，可以將

引腳21(數字GND)連接到引腳25(GND)，并將相應的輸入連接到引腳

14 (+24V)。
