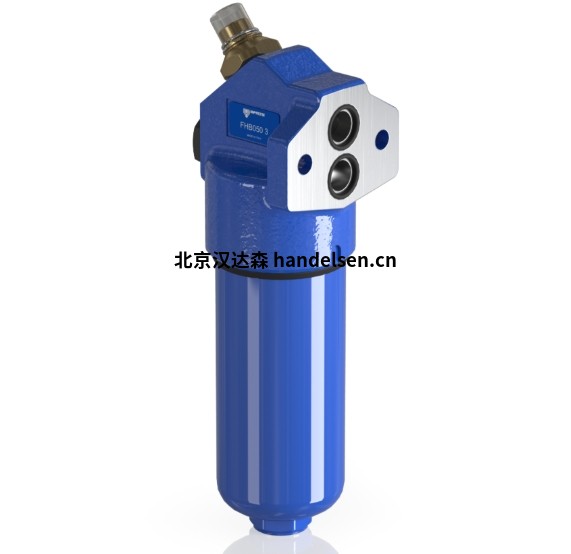

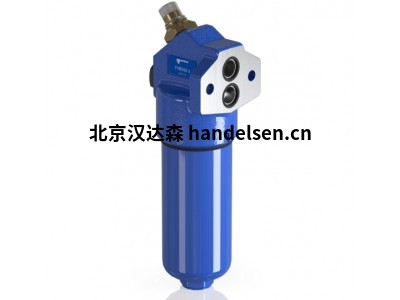

MP FILTRI過濾器FHP工作壓力高達420 bar流速高達750 l / min



在線高壓過濾器工作壓力高達420 bar（6092 psi），流速高達750 l / min（198 gpm），螺紋連接高達1 1/2” BSP / NPT / SAE和SAE代碼62法蘭連接高達2"。

高壓過濾器的設計可承受系統的大壓力，并根據所需的特定流量進行尺寸設計。這些具有疲勞強度的過濾器具有穩定的制造質量，為高工作壓力而設計，并為過濾器下游的敏感組件提供出色的保護。提供螺紋、法蘭或板式安裝連接，可直接集成到油路控制塊和板式安裝安裝模塊中。同樣可以雙配置，用于在工廠或系統運行時進行連續過濾而不會造成任何中斷。

配備出口止回閥或逆流閥選項的高壓過濾器，專為高壓移動應用或工業應用設計。



工作原理：當流體通過過濾器時，其中的雜質和顆粒被攔截在濾芯表面或內部，從而實現過濾的效果。隨著過濾的進行，濾芯表面的雜質逐漸增多，會導致過濾介質兩端的壓差增大。當壓差達到旁通閥的設定壓力時，旁通閥打開，部分流體直接通過旁通閥流回系統，以防止濾芯因壓差過大而損壞。同時，止回閥防止流體逆流，反向流動閥則允許雙向流動，但回流不過濾，需要通過內部止回閥來引導流體的流向。



特點及優勢

高壓適應性：工作壓力可達 420 bar（6092 psi），試驗壓力為 630 bar， burst 壓力為 1260 bar，能承受 1000000 次從 0 到 420 bar 的脈沖壓力疲勞試驗，適用于各種高壓液壓系統。

多種連接方式：提供螺紋連接，最大可達 1 1/2” BSP/NPT/SAE，以及法蘭連接，最大可達 2” SAE 6000 psi，方便與不同的管路系統進行連接。

高流量處理能力：流量可達 750 升 / 分鐘，能夠滿足大流量的液壓系統過濾需求。

精細過濾：過濾精度高，可提供從 3µm 到 25µm 的無機微纖維過濾以及從 25µm 到 90µm 的金屬絲網過濾，有效去除流體中的微小顆粒和雜質，保護系統中的敏感元件。

多重保護功能：配備旁通閥，當過濾介質兩端的壓差過大時，旁通閥打開，以釋放過度壓降，保護過濾器和系統；設有止回閥，防止系統中的流體逆流；還具備反向流動閥，允許雙向流動通過過濾器外殼。

堵塞指示功能：具有視覺、電氣和電子差速器堵塞指示器，方便操作人員及時了解過濾器的堵塞情況，以便進行維護和更換濾芯。



結構組成

濾蓋：是壓縮空氣的進出通道，濾芯懸掛固定在濾蓋上。

濾筒：限制壓縮空氣在過濾器殼體范圍內并按規定的方向流動，同時接納過濾出來的水、油等濾液。



基本參數

工作壓力：可達 420bar（6090psi）。

流量：可達 750 升 / 分鐘（198gpm）。

連接方式：螺紋連接可達 1 1/2”BSP/NPT/SAE，法蘭連接可達 2”SAE 6000psi。

過濾精度：無機微纖維過濾精度為 3µm 到 25µm，金屬絲網過濾精度為 25µm 到 90µm。

工作溫度：-25℃至 110℃。

殼體材質：通常為鑄鐵。

濾芯材質：玻璃纖維濾材、不銹鋼超細纖維燒結氈等。

旁通閥設定壓力：一般為 6bar±10%。

過濾器長度：約為 210mm。



應用領域

工業領域：如鋼鐵廠、化工廠、水泥廠等，用于保護液壓設備中的泵、馬達、閥門等敏感元件，延長設備使用壽命，提高系統的可靠性和穩定性。

移動設備：如挖掘機、裝載機、起重機等工程機械，以及農業機械等，在惡劣的工作環境下，能夠有效過濾液壓油中的雜質，保證設備的正常運行。

電力行業：用于發電廠的液壓控制系統，如汽輪機調速系統、液壓啟閉機等，確保系統的穩定運行和精確控制。

船舶海洋工程：在船舶的液壓系統、海洋平臺的升降系統、錨泊系統等中使用，抵御海水、海風等惡劣環境對液壓系統的侵蝕和污染。



型號明細

FHP 系列包括 FHP 010-011、FHP 065、FHP 135、FHP 320、FHP 500 等

FHP0601BAG1A5NP01

FHP1001BAG1A10NP01

FHP1351BAG1A10NP01

FHP2001BAG1A20NP01

FHP3001BAG1A30NP01

FHP3202SAG3250NP01

FHP3502SAE2P01

FHP0101BAA2A03NP01

FHP0102BAD2A10NP01
