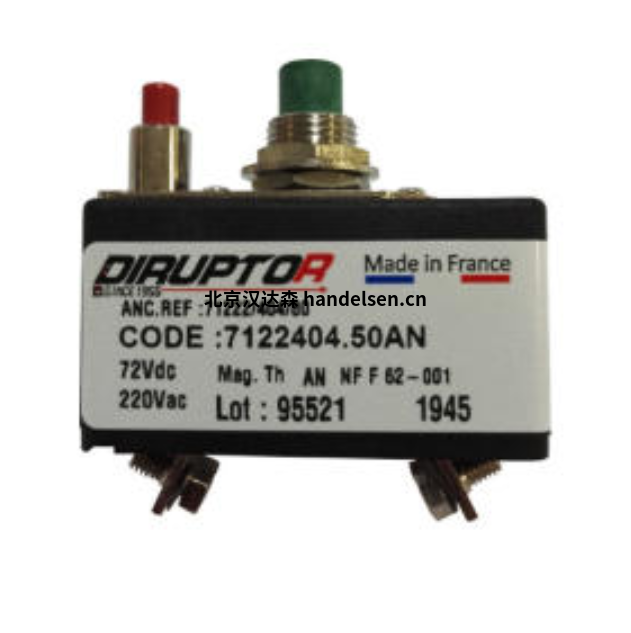

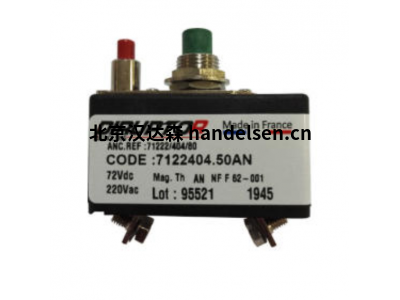

單極斷路器
該單極斷路器符合 EN 60934 標準，僅針對 AN 和 AS 曲線符合 NF F 62-001 標準（鐵路機車車輛）。尺寸范圍從 0.04 安培擴展到 40 安培。用于直流電 （DC）（根據型號高達 150 伏）或交流電 （AC）（高達 415 伏 50/60 赫茲）。
提供熱曲線以及磁熱和磁曲線。
不同的安裝和固定可能性
技術特點
極數 ： 1 極
控制系統：帶或不帶跳閘按鈕“OFF”
安裝方式 ：
插入式（限制 20A）
嵌入式安裝，正面
有 2 個螺釘 嵌入式安裝，螺紋環，用于安裝在正面 卡
在 DIN 非對稱導軌
上 推推式螺紋環，用于安裝在正面
無固定 卡
在 DIN 對稱導軌
上 用于打印電路的插入式底座
連接：
嵌入式安裝型號
快速連接（公頭）6,35 x 0,8,45°（在 _ 15A）
60° 端子，帶夾子，用于最大 1 x 6 mm2 的電纜（在 _ 20A）
60° 端子，HS M4 螺釘，用于最大 1 x 6 mm2 的電纜（在 _ 20A）
快速連接（公頭）6,35 x 0,8,90°
下柱型端子， 橫向孔 （In _ 40A）
下柱式端子，縱向孔 （In _ 40A）
端子，帶夾子的螺釘，1 個在 60° 處。1 個 90°，用于 6 至 16 mm2 的電纜
卡在 DIN 導軌模型
上扁平端子，帶夾子的螺釘 （In _ 20A）
上柱式端子，縱向孔 （In _ 40A）
無固定模型
根據要求設計端子
用于打印電路
的插入式底座快速連接（公頭）6.35 x 0.8,90°
插件
銷釘 _ 7， 軸間 20 毫米 （série 7000）
曲線 + RAED 電流 ：
熱 ： 0.04 – 40 A
熱磁 ： 0.10 – 40 A
放大 ： 14 A 有效 20 A AC 最大
選項 ：
輔助觸點 NC
輔助觸點 無
輔助觸點轉換 用于高峰值電流的
特殊觸點，（僅限熱釋放）
溫度補償（熱 2 至 30A，熱磁 3 至 20A）
用于磁性釋放
的特殊調節 紅色按鈕“ON”
用于鉆孔的滾花螺母和反螺母 14.5 mm
電源觸點隨分流
器一起提供UL 1077。公認的
Dirptor 230/400 VAC，具有 6 kA/AC 短路容量
DC Dirptor：?jiǎn)螛O額定 110/125 V DC 或 2 極每極
110/125 V DC 加強熱帶化
磁釋放僅“全有或全無”單獨
檢查（附測試報告）
溫度等級變化（在 60°C 下調整）
標在底座上的額定電流（用于調整的螺釘旁邊）
額定電流標記在按鈕“ON”上，位于頂部或底部
額定單極額定 72 V DC 最大標稱值（90V 測試） 230 V AC 或多極 400 V AC
單極額定值 110 V DC 最大標稱值（137V 測試） 230 V AC 或多極 400 V AC
主要型號
7100 系列
DIRUPTOR 7122204 8DHP
DIRUPTOR 7112FS0856
DIRUPTOR 7112307 2180
DIRUPTOR 7112307 3AN
DIRUPTOR 7112307 6AN
DIRUPTOR 7112404.10A584
DIRUPTOR 7112514 25T
DIRUPTOR 7112514 32T
DIRUPTOR 7112514 40T
DIRUPTOR 7122204 5 T80
DIRUPTOR 7110707 2C8446
DIRUPTOR 7111104 16T
DIRUPTOR 7111104 5T
DIRUPTOR 7111FS025/6
DIRUPTOR 7111FS027/15
DIRUPTOR 7111FS0914/10
DIRUPTOR 7112101 10C44
DIRUPTOR 7112101 10D
DIRUPTOR 7112101 15D
DIRUPTOR 7112101 16T
7500 系列
DIRUPTOR 7521505 6BS
DIRUPTOR 7521504 6D
DIRUPTOR 7527506 50D
DIRUPTOR 7511505 32BS
DIRUPTOR 7521505 50BS53
7600 系列
DIRUPTOR 7620FS1959
DIRUPTOR 7620FS2042
DIRUPTOR 408210
DIRUPTOR 408211（10A）
DIRUPTOR 408212（16A）
DIRUPTOR 408213（20A）
DIRUPTOR 414282（25A）
DIRUPTOR 414283（32A）
DIRUPTOR 470048（50A）
馮海艷
QQ：3671842899
手機：18614042436
電話：010-64714988-193
傳真：010-84786709-667
郵件：sales91@handelsen.cn |
 |
 |
DIRUPTOR 470049（80A）
DIRUPTOR 470050（100A）
DIRUPTOR 470051（125A）
DIRUPTOR 473976（150A）
DIRUPTOR 473970（50A）
DIRUPTOR 473971（80A）
DIRUPTOR 473972（100A）
DIRUPTOR HM3
