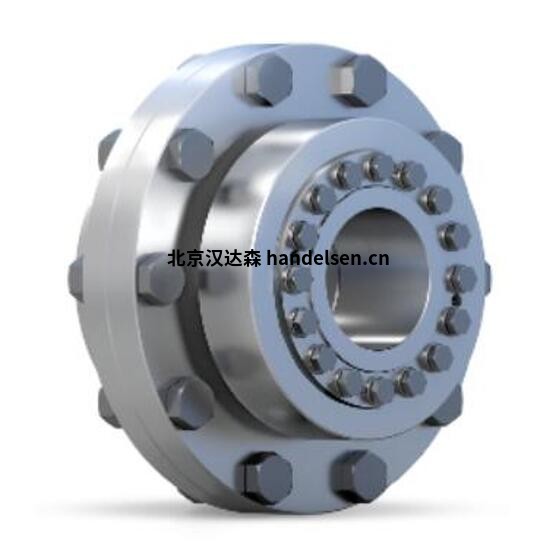

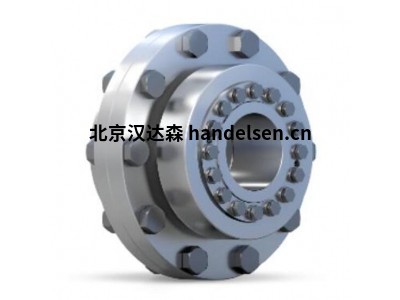

德國 Stüwe 液壓收縮盤 HYD 系列 安裝快速用于風電礦山



液壓收縮盤 HYD介紹

利用圓錐形環沿相反方向軸向移動產生壓縮力，在軸和輪轂之間形成摩擦力來傳遞扭矩和 / 或軸向力。HYD 系列通過液壓系統實現收縮盤的張緊和松開，當對收縮盤施加液壓時，外環相對于內環產生軸向位移，進而產生強大的壓力，使得外環向外擴張，內環向內收縮，實現輪轂與軸之間的緊密摩擦連接。



特點

安裝拆卸便捷：采用液壓鎖定方式，相比 HSD 型機械收縮盤，HYD 系列的安裝和拆卸時間大幅縮短，能有效提高設備的安裝和維護效率，例如典型型號 HYD120-440 的安裝時間比機械收縮盤縮短 70%。

高扭矩傳遞能力：可傳遞的扭矩范圍廣，如 HYD12 可傳遞的扭矩為 16-6211kNm，HYD22 可傳遞的扭矩為 2.7-12349kNm，能滿足各種高扭矩傳動的應用需求。



主要型號：

主要有 HYD12 和 HYD22 兩種型號。

其中 HYD12 的軸徑范圍為 90-680mm，HYD22 的軸徑范圍為 50-860mm。



應用領域：

適用于各種需要可靠軸轂連接的設備和場景，如風力發電領域的風力發電機主傳動鏈中轉子軸與齒輪箱空心軸的連接，工業生產中大型包裝機、行李分揀系統等設備的軸系連接，以及船舶制造中船舶推進系統的軸系傳動等。



主要型號

Stüwe - HYD125-12

Stüwe - HYD140-12

Stüwe - HYD155-12

Stüwe - HYD165-12

Stüwe - HYD175-12

Stüwe - HYD185-12

Stüwe - HYD200-12

Stüwe - HYD220-12

Stüwe - HYD240-12

Stüwe - HYD260-12

Stüwe - HYD280-12

Stüwe - HYD300-12

Stüwe - HYD320-12

Stüwe - HYD340-12

Stüwe - HYD360-12

Stüwe - HYD390-12

Stüwe - HYD420-12

Stüwe - HYD440-12

Stüwe - HYD460-12

Stüwe - HYD480-12

Stüwe - HYD500-12

Stüwe - HYD530-12

Stüwe - HYD560-12

Stüwe - HYD590-12

Stüwe - HYD620-12

Stüwe - HYD660-12

Stüwe - HYD700-12

Stüwe - HYD750-12

Stüwe - HYD800-12

Stüwe - HYD62-22

Stüwe - HYD80-22

Stüwe - HYD100-22

Stüwe - HYD125-22

Stüwe - HYD140-22

Stüwe - HYD155-22

Stüwe - HYD165-22

Stüwe - HYD175-22

Stüwe - HYD185-22

Stüwe - HYD200-22

Stüwe - HYD220-22

Stüwe - HYD240-22

Stüwe - HYD260-22

Stüwe - HYD280-22

Stüwe - HYD300-22

Stüwe - HYD320-22

Stüwe - HYD340-22

Stüwe - HYD360-22

Stüwe - HYD390-22

Stüwe - HYD420-22

Stüwe - HYD440-22

Stüwe - HYD460-22

Stüwe - HYD480-22

Stüwe - HYD500-22

Stüwe - HYD530-22

Stüwe - HYD560-22

Stüwe - HYD590-22

Stüwe - HYD620-22

Stüwe - HYD660-22

Stüwe - HYD700-22

Stüwe - HYD775-22

Stüwe - HYD800-22

Stüwe - HYD850-22

Stüwe - HYD900-22

Stüwe - HYD1000-22

Stüwe - HYD1025-22
