二通球閥重型型號由黃銅制成，用于關閉中性氣體和液體介質。外殼由兩部分螺紋主體結構組成，具有完整的圓柱形通道和兩側的內螺紋。手柄由鋁合金制成。
要在"打開"或"關閉"位置操作球閥，手動拉桿旋轉 90°。
對于高于+80°C的工作溫度，請參閱數據手冊中的壓力-溫度圖。
球閥 1/4"， PN40， MS/PTFE-FKM， 內螺紋， 全通道
品AG111021
球閥 1/4"， PN40， MS/PTFE-FKM， 內螺紋， 全通道
重量 [公斤] 0.126000
公稱尺寸 1/4"
外殼材料 黃銅
密封劑 聚四氟乙烯
主軸密封材料 斷續器
活動 手柄
連接變體 內螺紋
端口尺寸 1/4"
工作壓力為 [bar] 0
工作壓力高達 [bar] 40
外殼測試壓力 PT [bar] 60
環境溫度 [°C] 0
環境溫度高達 [°C] +80
介質溫度 [°C] -20
介質溫度高達 [°C] +120
底盤設計 2 件式

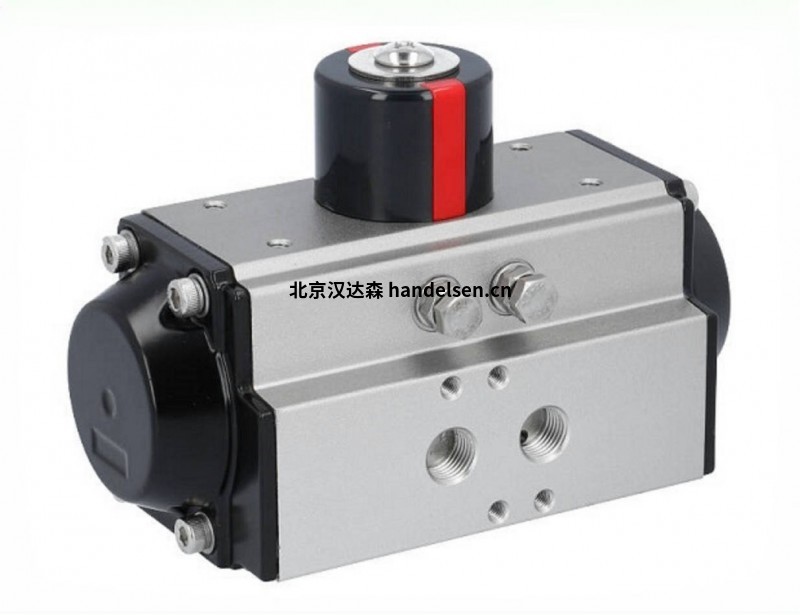

2、球閥 KA 1/2"， 帶驅動 ED43， 黃銅/聚四氟乙烯-FKM， 雙作用
品KA23-ED43
法蘭板符合 ISO 5211 標準
球閥 KA 1/2"，帶
驅動裝置 ED43 黃銅/PTFE-FKM，雙作用
二通球閥由黃銅制成，帶有符合ISO 5211的法蘭板，直接組裝氣動旋轉驅動，雙作用切換功能。2 件式閥體結構（旋入式），免維護，具有全圓柱形通道，并根據 AD 傳單 A4 進行沖壓。用于關閉中性氣體和液體介質。
由于旋轉驅動的雙活塞原理，相互移動的活塞的力通過兩個牢固連接到活塞的齒條傳遞到公共小齒輪。該原理確保了整個行程的線性扭矩曲線。
對于高于+80°C的工作溫度，請參閱數據手冊中的壓力-溫度圖。
球閥可以在我們的商店在線訂購，有多種型號：
手動
使用組裝的限位開關盒手動操作
通過裝配式氣動驅動裝置進行氣動操作，雙作用或單作用
通過組裝的氣動執行器、限位開關和/或電磁閥進行氣動操作
通過組裝的電驅動裝置進行電氣操作
更多信息
品 KA23-ED43
球閥 KA 1/2"， 帶驅動 ED43， 黃銅/聚四氟乙烯-FKM， 雙作用
重量 [公斤] 1.110000
公稱尺寸 1/2"
外殼材料 黃銅
功能 雙作用
球體材料 黃銅硬鉻電鍍
密封劑 聚四氟乙烯
主軸密封材料 聚四氟乙烯/氟氯化碳
活動 氣動 - 雙作用
連接變體 內螺紋
端口尺寸 1/2"
工作壓力為 [bar] 0
工作壓力高達 [bar] 16
外殼測試壓力 PT [bar] 24
環境溫度 [°C] -20
環境溫度高達 [°C] +80
介質溫度 [°C] -20
介質溫度高達 [°C] +120
底盤設計 2 件式

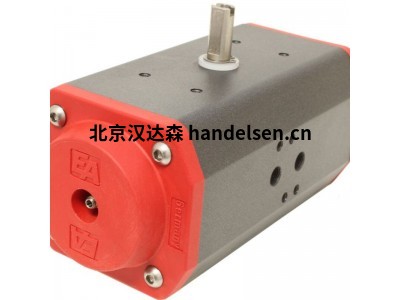

3、球閥 KA 1/2"，帶執行器 ED43，黃銅 / PTFE-FKM，雙作用
項目編號KA23-ED43 / AM230AC
黃銅材質的二通球閥，帶有符合 ISO 5211 的法蘭盤和直接安裝的氣動旋轉執行器，開關功能雙作用。2 部分主體結構（螺紋），免維護，帶有完整的圓柱形通道，并根據 AD 宣傳單 A4 進行沖壓。用于關閉中性氣體和液體介質。
由于旋轉驅動的雙活塞原理，沿相反方向運動的活塞的力通過兩個與活塞牢固連接的齒條傳遞到一個公共小齒輪。這一原理確保了整個行程的線性扭矩曲線。
對于高于 + 80 °C 的工作溫度，請注意數據表中的壓力-溫度圖。
可以在我們的商店在線訂購多種版本的球閥：
手動操作
手動操作，內置限位開關盒
氣動操作，內置氣動驅動，雙作用或單作用
氣動操作，內置氣動驅動器、限位開關和/或電磁閥
電動操作，內置電力驅動
項目編號 KA23-ED43 / AM230AC
描述 球閥 KA 1/2"，帶執行器 ED43，黃銅 / PTFE-FKM，雙作用
重量 [公斤] 1.430000
控制閥 230V交流電
標稱尺寸 1/2"
筑屋材料 黃銅
功能 雙作用
球體材料 鍍硬鉻黃銅
密封材料 聚四氟乙烯
閥桿密封材料 聚四氟乙烯/氟橡膠
活動 氣動雙作用
連接方式 內螺紋
連接尺寸 1/2"
工作壓力 [bar] 0
工作壓力 [bar] 16
外殼測試壓力 PT [bar] 24
環境溫度 [°C] -10
環境溫度高達 [° C] +70
介質溫度 [°C] -20
介質溫度高達 [° C] +120
外殼設計 2 部分
