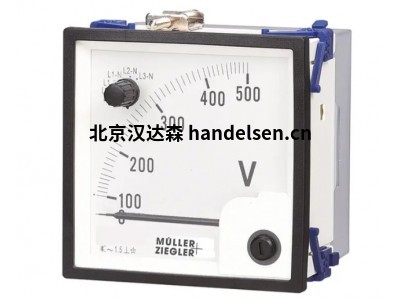

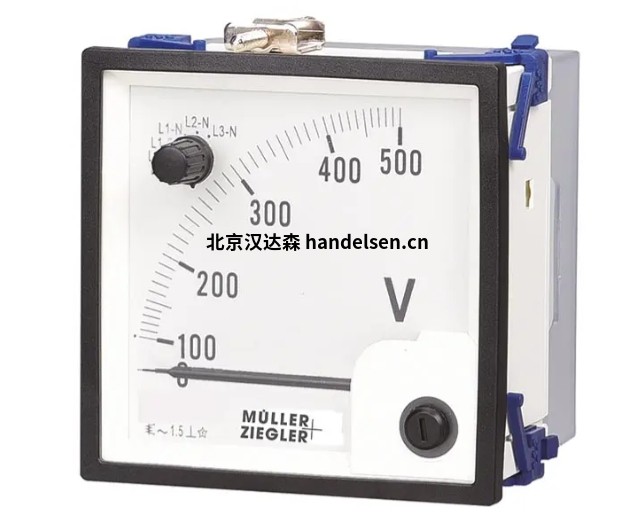

德國MüLLER-ZIEGLER面板儀表EQX96/U6帶相位選擇開關的電壓表

一、產品概述

模擬面板儀表，用于全方位精確控制.標準外殼尺寸可用于 Müller + Ziegler 的面板安裝模擬測量儀器。X 系列的所有儀表都配備了可互換的刻度。100% 測試和出貨檢驗確保質量和較短的交貨時間。

EQX/U6動鐵測量儀主要用于大電流安裝中，用于交流電和交流電壓的測量（直接測量）。在頻率范圍內的非正弦量的情況下，動鐵測量儀還可以指示均方根值。

對于直流電和直流電壓，由于熨斗內部的磁化誤差，可能會出現大約 1% 的額外指示誤差。與動圈測量儀器相比，能耗相對較高，在0.6 VA和2 VA之間。因此，它們不適合測量小電流或電壓。

二、功能/設計

移動鐵測量儀器具有堅固的彈簧加載軸承。

動鐵測量設備按照 DIN EN 60051 和其他適用的 VDE 和 DIN 法規制造。基于滿量程值，精度為 1.5%（尺寸 48 精度 2.5%），從滿量程值的約 10%（電壓表約為 20%）開始。這些設備可能會永久過載 1.2 倍;電流表可在短時間內過載多達 50 次;張力計高達 2 倍。其余的適用 DIN EN 60051。

三、主要參數

類   型：EQX 72/U6

框架尺寸：72x72 毫米

切割尺寸：68x68毫米

刻度長度：62 毫米

指針偏轉：90

精度等級：1.5

前玻璃：低眩光玻璃

重  量：0.25 千克

工作溫度：-25°C到+55°C內工作

內阻：直流電壓表:1000QN

類   型：EQX 96/U6

框架尺寸：96x96 毫米

切割尺寸：92x92 毫米

刻度長度：90 毫米

指針偏轉：90

精度等級：1.5

前玻璃：低眩光玻璃

重  量：0.3 千克

工作溫度：-25°C到+55°C內工作

內阻：直流電壓表:1000QN

四、應用場景

工業自動化：可用于生產線上電機、泵和閥門等設備的監測與控制。

電力系統：可用于電力設備的電流監測和控制，如變壓器、開關柜等。

過程控制：在化工、制藥、食品等行業的生產過程中發揮作用。

能源管理：可應用于光伏裝置、電池系統、充電站等場景。

實驗室測量：適用于材料科學、化學分析等實驗室環境。

環保監測：可用于城市空氣質量監測等環保領域，實時監測 PM2.5、CO2 等參數的變化情況。

五、主要型號：

EQX 72/U6

EQX 96/U6
