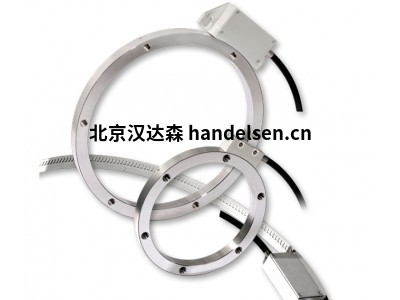

AMO絕對角度測量編碼器WMR1010 A適用于對緊湊型、抗污性能要求高的場景
一、產品概述
AMO角度測量編碼器基于電感式測量原理，可用于內徑和外徑環形刻度掃描。這些編碼器集成了被稱為“階梯”的周期性結構測量標準。
通過采用精密的制造流程，可以制作出封閉尺寸的膠帶環。這些膠帶環可以運送到客戶現場以便安裝到機械上，或者已經安裝在載體上。

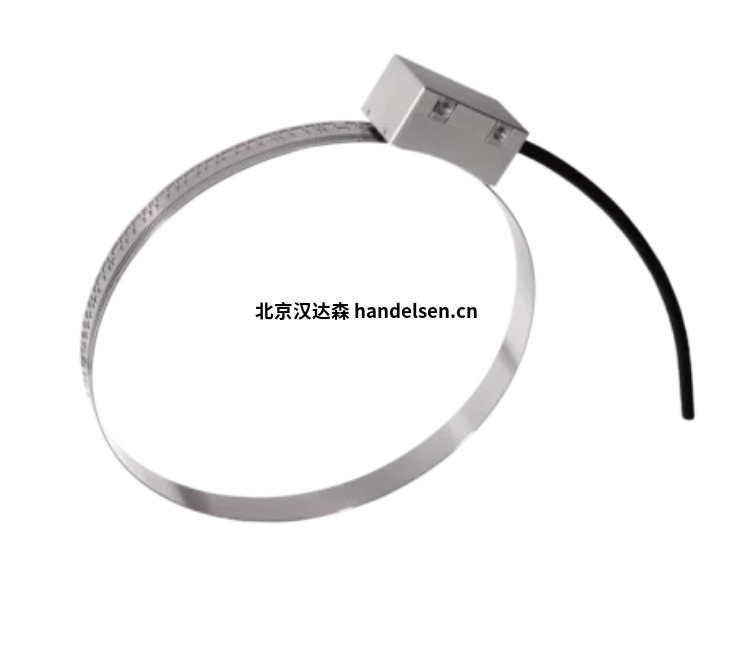

刻度帶是一種不銹鋼帶，其上通過采用序列碼、絕對光柵由一個1000微米的增量軌激光加工等高精度的軌道引入高精度的周期性刻 道和一個額外的絕對度。
AMO編碼器采用獨特的線圈結構，其中多個線圈按測量方向排列，并通過微多層技術集成在基板上AMO-SIN測量原理的一個重要特性在于其信號生成的準確性，它使用高頻率的交變場來抑制材料中的任何滯后現象。
在傳感器結構(位于掃描頭內)與測量標尺之間的測量方向上，相對角運動會周期性改變各線圈之間的互感，從而產生相位差為90”的兩個正弦信號
目前提供從 80 毫米到 652 毫米的標準直徑，也可以提供非標準尺寸。測量精度等級如下：±3μm、±5μm 或 ±10μm 弧長。具有 IP 67 的高防護等級，具有抗污染能力。
二、絕對接口可用：
恩達特
驅動-CLiQ
發那科接口
三菱
雙SS/C
SSI + 1Vpp
三、技術參數
測量方法：增量式。
掃描方式：外部掃描。
光柵類型：尺帶環。
光柵周期：1000µm。
刻度精度（弧長）：±3µm。
線數：581。
配合直徑：184.21mm。
直徑公差：±0.02mm。
四、典型應用:
直驅力矩電機
旋轉和傾斜軸（平移和傾斜相機和/或方位角和仰角）
轉臺

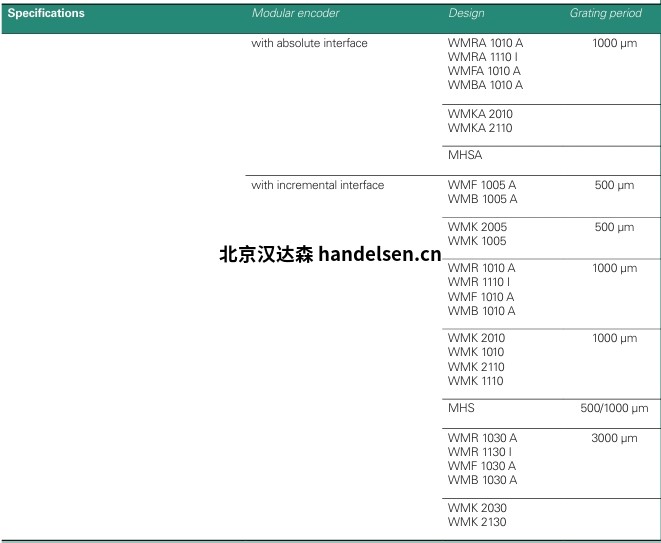

五、AMO絕對角度測量編碼器型號規格

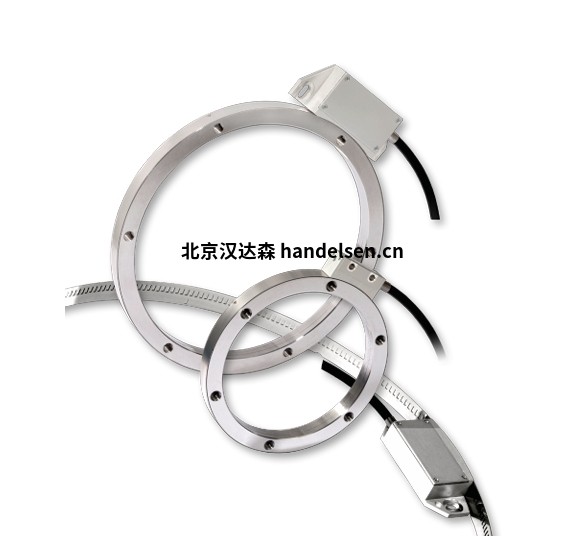

WMFA / WMRA – 帶環形刻度或環形刻度的測量法蘭
WMKA – 編碼器頭
