意大利Frer Srl轉換器MCILAN485I采用IEC61850協議的以太網接口

一、概述

Frer 成立于 1980 年，其目標是為配電、指揮和控制面板制造具有可靠性的電氣測量?jī)x器和附件。

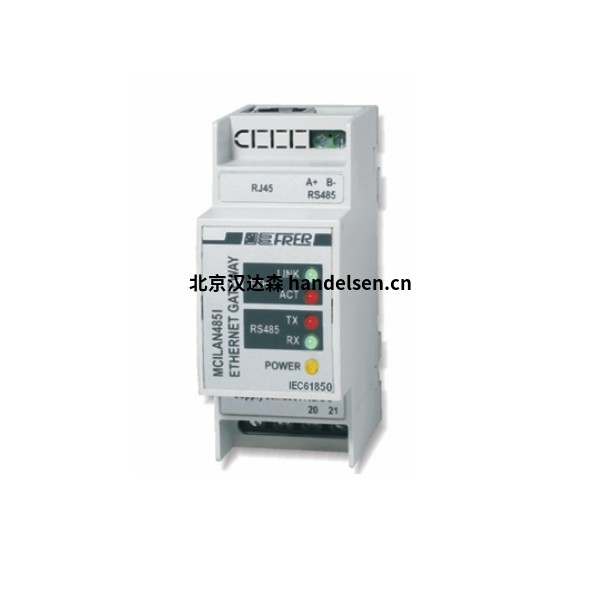

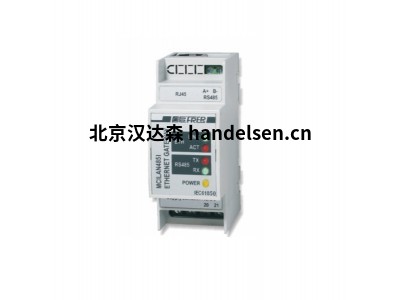

MCILAN485I變電站采用IEC61850協議的以太網接口

新的國際標準IEC61850定義了一種面向發電、運輸和配電系統的監督、控制和保護的通信協議。

每個IEC61850網關都配備了一個集成配置的網絡服務器（可通過在您選擇的任何網絡瀏覽器的地址欄中輸入相關 IP 地址來訪問），用于配置網關本身的某些功能細節、某些IEC61850協議行為，并在調試過程中監控系統的正確運行。

主要特點：

- 可用于系統各個級別（從現場到監督）的單一協議。

- 高度標準化，對所涉及的功能和服務有準確和清晰的定義。

- 采用 Ehternet 網絡作為傳輸介質，同時保持向其他介質演進的可能性。

二、技術數據

以太網接口：IEEE802.3,IEEE802.3u

協議:IEC61850第1版-2+HTTP

速度:10/100 Mbps

連接:1個RJ-45

串行接口:RS 485 主站

連接:端子塊/終端塊

協議：ModBus RTU

停止位:1.2

奇偶校驗位:奇數，偶數，無

波特率:9600,19200,38400 波特每秒

數據信號:RS485:數據+，數據-

靜電放電保護:15 千伏
