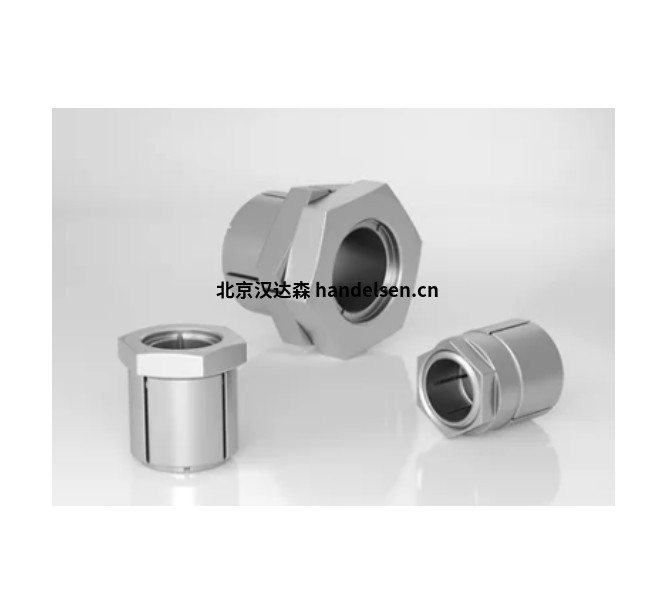

Ringfeder帶中心螺母的快速鎖定組件RfN7070 RfN7075 RfN7085 RfN7090SST

一、概述

帶中心螺母的快速鎖定組件超緊湊、輕便、經濟高效：RINGFEDER 帶中心螺母的高品質快速鎖定組件是快速、易于作的解決方案，適用于位置敏感驅動部件的摩擦、絕對無間隙連接。它們適用于帶槽和無槽軸，并且由于其自定心而具有出色的同心度特性。由于孔徑與外徑的比例，它們特別適合安裝在薄壁部件和密閉空間內。此外，低質量慣性矩和最小的重量確保了的動態行為。因此，RINGFEDERQuick 鎖定組件是傳統軸轂連接的卓越替代品，帶有鍵槽、固定螺釘或簡單的錐形襯套，這些連接不能保證在精密應用中所需的無間隙。單個中央鎖緊螺母可以精確地鎖定組件的軸向和徑向定位 - 只需幾秒鐘，只需幾個簡單的步驟。

二、產品介紹

快速鎖定組件

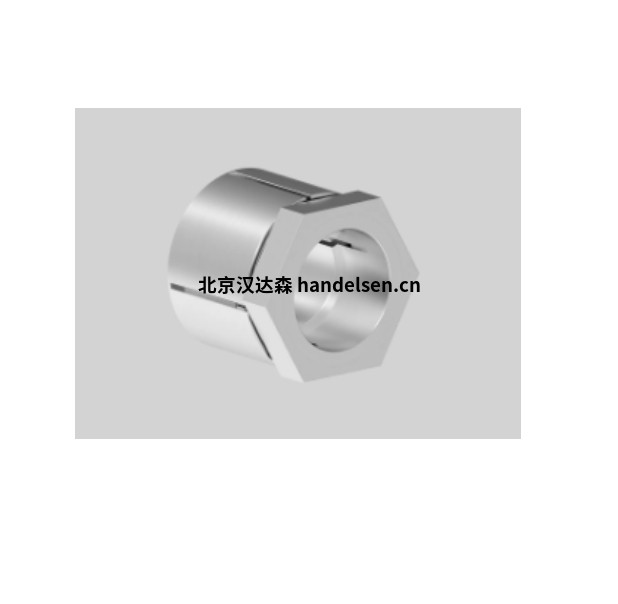

RfN 7070

自定心

內徑 d：5-16 毫米

外徑 D：16-26 毫米

總長度長：19-28.5 毫米

扭矩T：10-52牛米

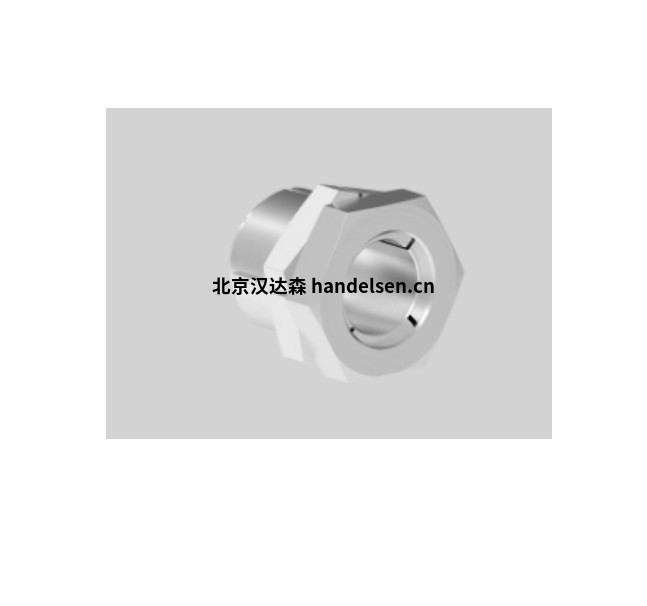

RfN 7075

自定心

內徑 d：17-35 毫米

外徑 D：32-50 毫米

總長度長：33-41 毫米

扭矩T：174-681牛米



RfN 7085

自定心

直徑：5-45 毫米

外徑 D：12-60 毫米

總長度長：19-63 毫米

扭矩T：10-1,340牛米

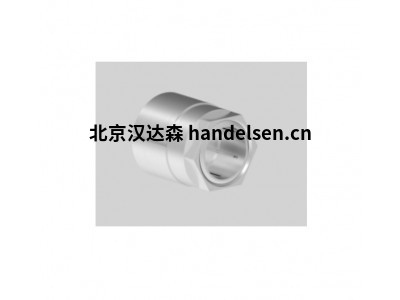

RfN 7090 SST

自定心

內徑 d：4-20 毫米

外徑 D：8-28 毫米

總長度長：15-28 毫米

扭矩 T：3-31 Nm
