一、概述

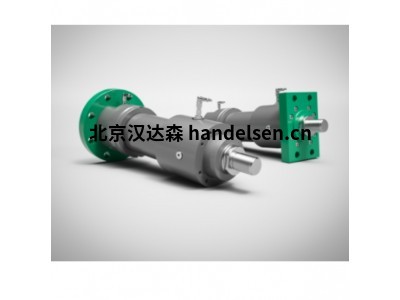

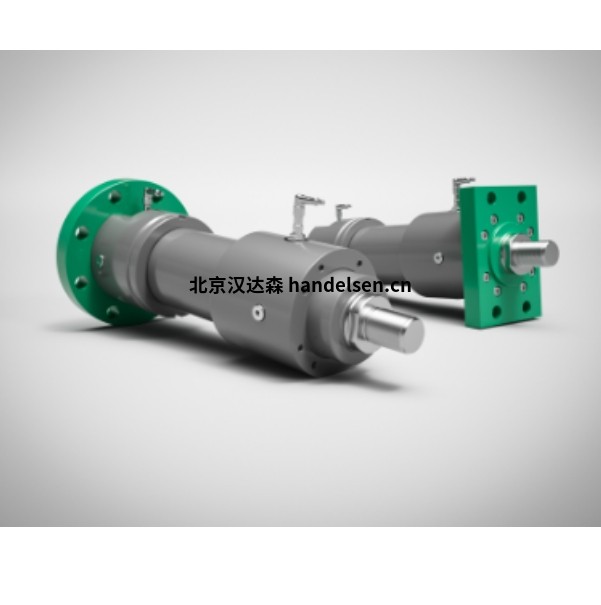

ZBI 1611 – 標準液壓缸 （ISO 6020/1） – 公稱壓力 160 bar （16 MPa）感應式詢價
STORZ ZBI 1611 液壓缸是作為 ZBD 1611 液壓缸系列的補充而開發的。液壓缸具有集成的接近開關，可提供終端位置通知。
用于活塞端位置、沖程數或沖程順序的電氣監控，無需任何復雜的外部限位開關安裝設計
設計公稱壓力為 160 bar
提供 8 種安裝類型和 6 種密封變體，適用于廣泛的應用
安裝尺寸符合 ISO 6020/1 和 VW 39D920
緊湊型非接觸式接近開關，耐壓高達 500 bar
使用插頭連接進行電氣連接
二、技術數據
公稱壓力： 160 巴 （16 MPa）
靜態試驗壓力： 240 巴 （24 MPa）
活塞直徑： 40-125 毫米
面積比j： 1、4 和 2
溫度范圍： -20...+80 °C
粘度范圍： 10…600 mm²/秒
提升速度： 0 – 1 m/s，具體取決于密封型號
工作介質： 符合 DIN 51524 的礦物油，HFD 流體 HFA、HFB 和 HFC 流體可通過特殊設計實現
工作電壓 U： 10-30 伏
開關間隔 Sr： 1.2 +/-0.2 毫米
開關遲滯： 開關間隔的<20%
空載電流： <=10毫安
載流能力IA： <=200 mA（80 °C 時）
再現性 R： <=5 %
開關頻率： 1 千赫
工作溫度： -20...+80 °C
輸出功能： 制作接觸元素
剩余電流紅外： <=80 μA（負載電路內）開關被阻塞時
四、機械數據
表殼材質： 材料編號：4104
附件類型： 插入式連接
電纜類型： 3 米長電纜，3×0.34 毫米
防護等級： DIN 40050 IP68
五、產品明細
ZBD 1001
標準液壓缸-公稱壓力 100 bar (10 MPa)(DIN 24336)
ZBD 1611
標準液壓缸(IS0 6020/1)-公稱壓力 160 bar (16 MPa)
ZBI 1611
標準液壓缸(1IS0 6020/1)-公稱壓力 160 bar，內置位移編碼器
ZW/ZWAS 1611
標準液壓缸(IS0 6020/1)-公稱壓力 160 bar，內置位移編碼器

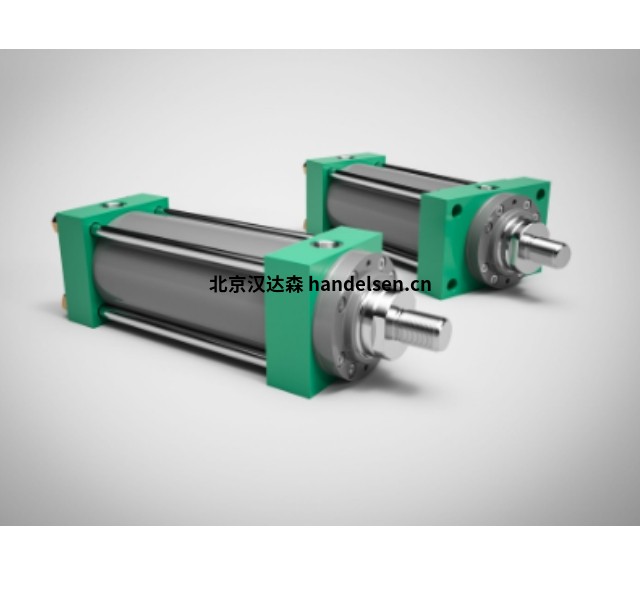

ZBD 1605
標準液壓缸(DIN 24554)-公稱壓力 160 bar (16 MPa)-拉桿類型
ZB 2001
標準液壓缸(Storz 標準)-公稱壓力 160 bar (16 MPa)
ZBD 2511
標準液壓缸(DIN 24333)-公稱壓力 250 bar (25 MPa)
ZBD 2512
差動液壓缸(CDH1)-公稱壓力 250 bar (25 MPa)
ZB12511
標準液壓缸(DIN 24333)-公稱壓力 250 bar(25 MPa)電感傳感
ZW/ZWAS 2511
-公稱壓力 250 bar，帶集成排量編碼器標準液壓缸(DIN 24333)
ZB 2550 型
標準液壓缸(Storz 標準)-公稱壓力 250 bar (25 MPa)
