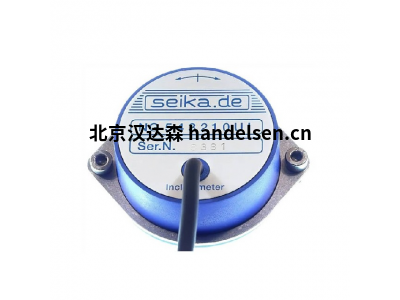

SEIKA NG3I 傾角傳感器：高精度姿態監測的可靠之選

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業自動化、工程機械、地質監測、航空航天等諸多領域，精確測量物體的傾斜角度是保障安全、提升效率、實現智能控制的關鍵環節。來自德國SEIKA公司的NG3I系列傾角傳感器，憑借其精度、堅固的設計和可靠性，已成為全球范圍內高要求應用場景的傳感器之一。本文將深入探討NG3I的核心技術、詳細功能參數及其廣泛的應用價值。

一、NG3I：精密傾角測量的核心

NG3I是一款基于MEMS（微機電系統）技術的雙軸傾角傳感器。它通過測量地球重力場在其敏感軸上的分量變化，精確計算出傳感器本體相對于水平面的傾斜角度（俯仰角和橫滾角）。其核心設計理念在于將微機械加工的精密傳感元件、高性能的信號調理電路以及堅固的封裝工藝結合，確保在嚴苛的工業環境中也能提供穩定、可信賴的測量數據。

二、核心功能參數解析

NG3I系列提供多種型號以滿足不同應用需求（如不同精度等級、輸出接口、量程），但其核心功能參數代表了該系列的技術高度：

1.      測量范圍 (Measuring Range):

o    ±90° (雙軸): 提供的傾角測量能力，覆蓋從水平到垂直的各種姿態。部分型號可能提供更小的量程（如±15°, ±30°）以?xún)?yōu)化特定范圍內的分辨率。

2.      精度 (Accuracy):

o    超高精度 (典型值): 這是NG3I的核心優勢之一。

§ 零點誤差 (Zero Point Error): 通常 ≤ ±0.005° (@ 20°C)。指?jìng)鞲衅髟诮^對水平位置（0°）時的輸出偏差。

§ 靈敏度誤差 (Sensitivity Error): 通常 ≤ ±0.01%。指?jìng)鞲衅鬏敵鲂盘?hào)與實際角度變化之間的比例關系偏差。

§ 非線性度 (Non-linearity): 通常 ≤ ±0.01% F.S. (滿量程)。指?jìng)鞲衅髟谡麄€(gè)測量范圍內輸出與理想直線的大偏差。

§ 綜合精度 (Overall Accuracy): 在溫度范圍內（如0-70°C），考慮所有主要誤差源（零點、靈敏度、非線性、溫度影響、交叉軸影響等）后，NG3I的綜合精度通常能達到 < ±0.1°，部分高精度型號甚至優于 ±0.05°。注意： 實際精度會受溫度、安裝、振動等因素影響，需參考具體型號的數據手冊。

3.      分辨率 (Resolution):

o    通常 < 0.001°。指?jìng)鞲衅髂軌驒z測到的小角度變化量，體現了其的靈敏度。

4.      溫度性能 (Temperature Performance):

o    零點溫度漂移 (Zero Point TC): 非常低，通常 ≤ ±0.0015° / K 或更優。指零點隨溫度變化的漂移量。

o    靈敏度溫度漂移 (Sensitivity TC): 非常低，通常 ≤ ±0.01% / K。指靈敏度隨溫度變化的漂移量。

o    工作溫度范圍 (Operating Temperature): 通常 -40°C 至 +85°C (工業級標準)，確保在極寒或酷熱環境下穩定工作。

5.      交叉軸靈敏度 (Cross-Axis Sensitivity):

o    通常 ≤ 1%。指一個軸上的傾斜對另一個軸測量結果的影響程度，越低越好，確保雙軸測量的獨立性。

6.      響應時間 / 帶寬 (Response Time / Bandwidth):

o    用戶通?？膳渲茫ㄍㄟ^(guò)DIP開關或軟件）。默認帶寬 約 3-5 Hz，適用于大多數傾角測量場景。可調范圍 通常從 <1 Hz (用于強振動環境濾波) 到 >10 Hz (用于快速動態測量)。響應時間與帶寬成反比。

7.      抗振動與抗沖擊性能 (Vibration & Shock Resistance):

o    抗振動： 優異，通常能承受 5g RMS (10-2000 Hz) 的隨機振動。內置先進的機械和電子濾波技術，有效抑制外部振動對傾角測量的干擾，這是NG3I在工程機械等振動環境中表現關鍵。

o    抗沖擊： 通常高達 1000g (6ms, 半正弦波)，確保設備在意外撞擊或跌落時不易損壞。

8.      輸出接口 (Output Interface):

o    模擬輸出 (Analog Output): 提供 ±5V, ±10V, 0.5-4.5V, 0-10V 等多種電壓范圍選項，兼容性廣。

o    數字輸出 (Digital Output):

§ RS232 / RS485 (Modbus RTU): 支持串行通信，便于與PLC、SCADA系統集成，實現多點組網和長距離傳輸。

§ CANopen / CAN SAE J1939: 適用于汽車、工程機械等車輛網絡系統。

§ SPI / I²C: 適用于嵌入式系統集成。(具體型號支持的接口需確認)

9.      電源供應 (Power Supply):

o    范圍寬，通常 9 - 36 V DC (反極性保護)，適應各種工業電源環境。

10. 電氣連接 (Electrical Connection):

o    常見方式包括堅固的M12圓形連接器（防護等級高）或引線。

11. 防護等級 (Ingress Protection):

o    通常 IP67 (甚至IP68/IP69K可選)。防塵防水，能承受短暫浸泡和高壓水沖洗，適應戶外、潮濕、多塵等惡劣工業環境。

12. 機械特性 (Mechanical Properties):

o    堅固的金屬外殼 (通常不銹鋼或陽極氧化鋁): 提供優異的機械強度和電磁屏蔽(EMC)。

o    安裝方式: 提供螺紋孔安裝（如M6, M8）或平面安裝，確保安裝牢固、基準面可靠。

三、核心技術優勢

·         超低溫度漂移： 先進的溫度補償算法和穩定的MEMS技術，確保在寬溫域內保持高精度。

·         抗振性能： 的機械阻尼設計結合可調電子濾波，有效隔離外部振動噪聲，提供“靜態”傾角測量值。

·         長期穩定性： 高品質元件和制造工藝保證了極低的年漂移量，減少維護和校準需求。

·         高可靠性： 寬電壓輸入、反極性保護、高防護等級、抗強沖擊振動，確保在苛刻條件下長時間運行。

·         靈活性： 多種輸出接口、量程、帶寬可調選項，滿足多樣化應用需求。

四、廣泛應用領域

NG3I憑借其優異的性能，在眾多關鍵領域大顯身手：

1.      工程機械：

o    起重機/吊車：臂架角度監測、超載保護、自動調平、防傾翻保護。

o    挖掘機：鏟斗/動臂角度控制、坡度控制、精細挖掘。

o    高空作業平臺：平臺水平度監測與調平、安全保護。

o    推土機/平地機：鏟刀角度控制、坡度控制、自動找平。

2.      工業自動化與機器人：

o    平臺調平（如AGV充電站、加工平臺）。

o    機械臂姿態反饋。

o    大型設備（如盾構機、攤鋪機）的姿態監測與控制。

o    傳送帶、輥道傾斜監測。

3.      土木工程與地質監測：

o    大壩、橋梁、邊坡、建筑物的結構健康監測（傾斜、沉降）。

o    打樁機垂直度控制。

o    隧道掘進導向。

4.      可再生能源：

o    太陽能光伏板傾角跟蹤與控制（單/雙軸跟蹤器）。

o    風力發電機塔筒傾斜監測。

5.      交通運輸：

o    軌道車輛（機車、車廂）傾斜監測（彎道超速預警）。

o    特種車輛（消防云梯車、救援車）平臺角度監測。

o    船舶姿態監測。

6.      精準農業：

o    大型農機具（如收割機、播種機）的坡地自動調平控制。

7.      醫療與科研設備： 需要高精度姿態反饋的設備平臺。

五、選型與應用建議

·         明確需求： 精度等級、量程、輸出接口、工作溫度、抗振要求、防護等級是首要考慮因素。NG3I系列型號眾多，需仔細對照數據手冊。

·         正確安裝： 確保傳感器安裝在穩固、剛性的基準面上，安裝面本身應盡量平整。校準時的安裝狀態應與實際使用狀態一致。

·         電氣連接： 使用屏蔽電纜并良好接地，減少電磁干擾。電源需穩定、干凈。

·         環境適應性： 考慮溫度、濕度、振動、沖擊、化學腐蝕等環境因素，選擇合適防護等級和外殼材質的型號。

·         校準與維護： NG3I具有優異的長期穩定性，但建議根據應用要求進行定期校準（尤其在關鍵安全應用中）。SEIKA通常提供校準證書。

總結

SEIKA NG3I傾角傳感器代表了當前傾角測量技術的先進水平。其無與倫比的高精度、極低的溫度漂移、抗振動性能、堅固耐用的工業級設計以及靈活的輸出配置，使其成為需要可靠、精確姿態反饋的各類嚴苛應用的理想選擇。無論是在保障重型機械安全運行的工地，在監測大型結構健康狀況的現場，還是在追求高能源轉換效率的光伏電站，NG3I都在默默地提供著至關重要的角度信息，是工程師和系統集成商值得信賴的精密測量伙伴。選擇NG3I，意味著選擇了測量數據的精準與穩定，為項目的成功和安全奠定了堅實的技術基礎。
