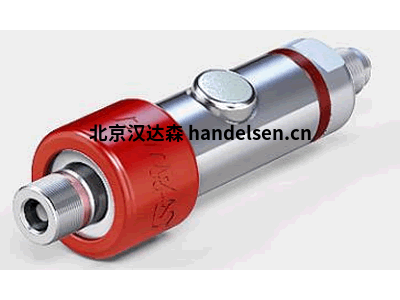

高效溫控解決方案：解析St?ubli 107.11EGB 21快速接頭的4通道設計及180℃高溫耐受性能

在現代工業自動化生產線上，模具溫度控制系統的效率與可靠性是保證產品質量和生產效率的關鍵因素。在這一精密系統中，多通道快速接頭扮演著連接樞紐的角色，其性能直接影響整個溫控回路的穩定運行。瑞士史陶比爾（Stäubli）公司的107系列快速接頭，特別是型號107.11EGB 21，憑借其出色的多通道設計、耐高溫性能和高可靠性，已成為全球溫控應用領域的產品。

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

一、多通道快速接頭：溫控系統的核心連接樞紐

在注塑成型、壓鑄、橡膠硫化等工藝中，模具需要精確的冷卻或加熱介質（水、導熱油、蒸汽）進行循環控溫。傳統單通道接頭需要多個獨立連接，不僅效率低下，還容易導致介質混淆或泄漏風險。多通道快速接頭通過集成設計，在一個緊湊單元內實現多條流路的快速、準確、安全連接與斷開，成為現代溫控系統的核心組件。

二、型號解碼：107.11EGB 21的關鍵內涵

·         107: 代表史陶比爾的多通道快速接頭系列，專為模具溫度控制應用優化設計。

·         .11: 核心功能參數標識。這明確指示該接頭具有 “2進 + 2出” 共4個獨立通道。這是其核心的功能特征，允許同時連接兩股輸入介質和兩股輸出介質回路。

·         EGB: 材質與密封代碼。

o    E: 密封件材質為三元乙丙橡膠（EPDM）。這是關鍵參數，決定了其優異的耐熱性、耐水蒸氣、耐熱水和耐化學性。

o    G: 接頭主體表面處理為鍍硬鉻，提供優異的耐腐蝕性和耐磨性。

o    B: 通常代表特定的設計版本或選項（具體需參考新資料）。

·         21: 核心接口尺寸參數。代表公頭（Plug）和母頭（Socket）的接口螺紋均為 G 3/4" (BSPP)。這是連接管道或設備的標準尺寸。

三、核心設備功能參數詳解：性能的基石

1.      通道配置 (核心功能)： 2進 + 2出 (共4通道)。這是該型號的核心標識，允許在一個動作內同時連接或斷開兩對獨立的介質回路（例如，兩條冷卻水進路和兩條冷卻水出路），極大提升連接效率，杜絕回路交叉風險。

2.      高工作溫度： +180°C (+356°F)。得益于EPDM密封件的性能，該接頭能夠長期穩定承受導熱油、高溫水或低壓蒸汽等高溫介質，是模具加熱應用的理想選擇。

3.      大工作壓力： 15 bar (217 psi)。滿足絕大多數模具溫度控制系統（水循環、油循環）的壓力要求，確保在高壓下密封可靠。

4.      流量特性： 在典型工作壓差（如0.5 MPa）下，單個通道流量可達約 6.3 L/min (1.66 US gal/min)。優化的流道設計確保介質流動順暢，壓損小，滿足高效熱交換需求。

5.      主體材質： 采用優質不銹鋼制造（通常為304或316），結合鍍硬鉻（G） 表面處理，提供出色的耐腐蝕性、耐磨性和機械強度，適應嚴苛工業環境。

6.      密封材質： 三元乙丙橡膠（EPDM - E）。這是實現180°C高溫耐受的關鍵，同時對水、水蒸氣、熱水、弱酸弱堿溶液等具有良好的抵抗能力，使用壽命長。

7.      連接螺紋： G 3/4" (BSPP) - 21。標準英制管螺紋，廣泛兼容全球設備接口。

8.      連接/斷開方式： 通常為手動杠桿操作。杠桿機構提供高倍鎖緊力，確保連接牢固，并在斷開時能快速、地切斷介質流動（低殘留設計），減少滴漏。

9.      安全鎖定： 集成自動安全鎖定裝置。連接到位后自動鎖死，防止意外脫開，保障操作安全和高可靠性。

10. 符合標準： 設計符合相關工業安全與性能標準（具體需查閱文檔）。

四、應用場景：效率與可靠性的體現

·         注塑成型： 連接注塑機與模具的冷卻水回路，實現多組水路快速切換，縮短換模時間，提升OEE（設備綜合效率）。

·         壓鑄： 連接高溫油循環系統，為模具提供精確加熱和冷卻，保障大型、復雜壓鑄件質量。

·         吹塑成型： 用于模頭溫度控制，確保塑料熔體流動性和制品壁厚均勻性。

·         橡膠硫化： 連接硫化機熱板或模具的蒸汽/熱油加熱回路，實現快速升溫與溫度均勻控制。

·         復合材料成型： 在熱壓罐或RTM工藝中，控制模具溫度，保證樹脂固化質量。

·         設備測試臺： 需要快速切換多條流體管路的測試場合。

五、對比優勢：為何選擇107.11EGB 21？

·         高效防泄漏： 多通道集成與優質EPDM密封結合，顯著降低泄漏風險，保護設備與環境。

·         效率： 一個動作完成4條管路的連接/斷開，換模、設備維護時間縮短50%以上。

·         高溫衛士： 180°C耐溫上限，輕松應對嚴苛的模具加熱需求，性能穩定持久。

·         堅固耐用： 不銹鋼主體+硬鉻鍍層，抗腐蝕耐磨損，生命周期長，維護成本低。

·         操作安全： 杠桿鎖緊+自動安全鎖，連接穩固可靠，杜絕意外斷開風險。

·         全球標準： G 3/4"接口通用性強，便于系統集成和設備兼容。

六、結論

Stäubli 107.11EGB 21快速接頭不僅是工業流體連接的技術杰作，更是生產效率的倍增器。其4通道（2進2出）結構、180°C高溫耐受能力、G 3/4”接口等核心參數，契合了現代工業對模具溫控系統高效、可靠、耐用的嚴苛要求。在追求精益生產和零缺陷制造的今天，選擇107.11EGB 21意味著選擇了更少的停機時間、更高的產品一致性以及更低的綜合運營成本，為企業在激烈的市場競爭中奠定了堅實的技術基礎。當您的生產線需要處理高溫流體并追求效率時，這款多通道連接解決方案無疑是值得信賴的伙伴。
