在復雜的流體輸送系統中，精確控制介質流量是保障效率、穩定性和節能的關鍵。來自意大利流體控制品牌

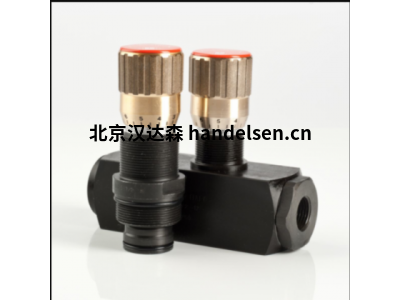

Tognella 的 型號 265/2 流量控制閥，憑借其精良的設計、可靠的性能和出色的調節能力，成為眾多工業和建筑設施中流量管理的核心組件。本文將深入探討這款閥門的核心功能、關鍵參數及其在實踐中的表現。
馬世宇
QQ： 2850590587
手機：13002495941
電話：010-64714988-213
傳真：010-64714988-668
郵件：tk3@handelsen.cn
一、 核心定位與設計精髓：精準與耐用
Tognella 265/2 是一款專為精確調節和穩定液體（特別是水）流量而設計的角型流量控制閥。它屬于 Tognella 久經考驗的 265 系列，該系列以其堅固的結構、精確的流量特性和易于維護的特點在全球享有盛譽。型號中的 “/2” 通常指代其公稱通徑為 DN50 (2英寸)，這是 HVAC 系統、區域供暖/制冷管網、工業水處理及灌溉系統中非常常見的尺寸。
其設計精髓在于：
1. 精密流量調節： 核心在于其精加工的錐形閥瓣與匹配的閥座。通過閥桿帶動閥瓣在閥座內的線性升降運動，精確改變流道開度，實現對流量的連續、精細調節。優化的流道設計確保在寬廣的開度范圍內具有良好的流量特性（接近等百分比特性），意味著小開度時調節靈敏，大開度時流量變化平穩。
2. 堅固耐用的結構： 閥體通常采用高質量球墨鑄鐵 (GGG-40/50) 制造，內部關鍵密封部件（閥瓣、閥座）常選用黃銅 (CW614N) 或不銹鋼（如 AISI 304/316），確保優異的機械強度、耐腐蝕性和長期使用壽命。閥桿通常采用不銹鋼，耐磨耐腐，保證操作的順暢性和密封性。
3. 可靠的密封性能： 閥瓣與閥座之間的金屬對金屬或金屬與彈性密封圈組合設計，提供可靠的關閉密封，有效防止泄漏。閥桿密封采用高品質填料（如石墨編織填料） 和壓蓋，可有效防止介質沿閥桿外泄，且易于調整或更換。
4. 角型流道設計： 進出口呈 90 度角，使其特別適合安裝在管道的拐角處，節省空間，優化管道布局，同時有助于穩定流態，減少紊流對調節精度的影響。
5. 清晰的流量指示 (可選)： 許多 265/2 型號配備直觀的流量刻度尺和指針，直接顯示閥門開度對應的參考流量（通常在特定壓差下標定），極大地方便了現場調試和流量設定。
二、 關鍵功能參數詳解：性能基準
理解 Tognella 265/2 的技術規格是選型和應用的基礎。以下是其核心功能參數（注：具體數值可能因批次、標準或特殊定制略有差異，應以制造商新資料為準）：
1. 公稱通徑 (DN)： DN 50 - 連接管道的內徑標準尺寸，對應 2 英寸管道。
2. 公稱壓力 (PN)： PN 16 - 表示閥門在常溫（通常指 20°C）下能承受的大允許工作壓力為 16 bar (約 1.6 MPa)。這是工業水系統中的常用壓力等級。
3. 流量范圍： 這是流量控制閥的核心參數。具體流量值取決于：
o 閥門開度： 全開時流量大。
o 閥門兩端的壓差 (ΔP)： 壓差越大，相同開度下流量越大。
o 介質特性： 主要是密度和粘度。
o 閥門自身的 Kv 值 (流量系數)： Kv 定義為閥門全開時，壓差為 1 bar 時，流經閥門的水的流量（立方米每小時 m³/h）。
o 典型的 DN50 PN16 流量控制閥 Kv 值范圍可能在 20 - 40 m³/h 左右。例如，若 Kv ≈ 25 m³/h，則在 ΔP=1 bar 時大流量約 25 m³/h；ΔP=4 bar 時，理論大流量可達 Kv * √ΔP ≈ 25 * 2 = 50 m³/h (需考慮實際工況和流量特性曲線)。精確的 Kv 值和流量-開度-壓差關系曲線需查閱 Tognella 提供的具體產品手冊。
4. 適用溫度范圍：
o 標準型號： 通常適用于 -10°C 至 +120°C 的水介質。這覆蓋了絕大多數暖通空調（冷凍水、熱水）、生活熱水、工業冷卻水等應用場景。
o 特殊密封/材質： 通過選用更高性能的密封材料和部件，溫度范圍可擴展（如 -20°C 至 +150°C 或更高），滿足特定高溫或低溫需求。
5. 適用介質： 主要設計用于 冷水、熱水、中性液體。對于海水、腐蝕性介質或蒸汽，需要特別確認材質（如閥體襯里、不銹鋼升級）和密封的適用性。
6. 連接方式：
o 標準連接： 法蘭連接 (符合 EN 1092-1 / PN16 標準)。法蘭連接強度高，密封可靠，便于安裝拆卸和維護，是 DN50 及更大口徑閥門的。
o 可選連接： 可能提供螺紋連接（BSPT/NPT）版本，但 DN50 尺寸較為少見。
7. 閥體材質： 球墨鑄鐵 (GGG-40/50) - 提供優異的強度、韌性和一定的耐腐蝕性，表面通常進行環氧樹脂涂層或噴漆處理以增強防腐能力。
8. 內件材質：
o 閥瓣/閥座： 黃銅 (CW614N) 或 不銹鋼 (AISI 304/316) - 保證耐磨性、耐腐蝕性和良好的密封性能。
o 閥桿： 不銹鋼 (AISI 304/316) - 耐腐蝕、耐磨，確保操作順暢和長期密封性。
o 密封圈 (如適用)： EPDM (三元乙丙橡膠) 或 NBR (丁腈橡膠) 是常用選擇，具有良好的耐水、耐熱和彈性。高溫應用可能選用 FKM (氟橡膠)。
9. 流量指示： 標配或可選 開度指示器（帶刻度尺和指針），部分型號可能提供流量標尺（需結合壓差計算實際流量）。
10. 操作方式： 手動操作，通過 手輪 旋轉驅動閥桿升降。手輪設計符合人體工學，提供足夠的操作力矩。
三、 核心功能：不止于開關
Tognella 265/2 的核心價值在于其強大的流量管理能力：
1. 精確流量設定與鎖定： 用戶可根據系統需求，通過旋轉手輪將閥門精確調節到所需的開度位置（可借助流量刻度尺或計算），并利用手輪的自鎖特性或配套的鎖定裝置（如鎖緊螺母）將開度牢固鎖定，防止因振動或誤操作導致的流量漂移。這對于維持系統水力平衡至關重要。
2. 流量限制： 通過預設大開度，該閥門能有效限制流經管路的峰值流量，保護下游設備（如換熱器、水泵、精密儀器）免受過流沖擊，確保其在設計工況下安全高效運行。
3. 水力平衡： 在復雜的管網系統（如多分支的 HVAC 系統）中，265/2 是進行水力平衡調試的關鍵工具。通過精確調節各支路的流量控制閥，消除系統近端和遠端用戶之間的流量分配不均，保證所有末端設備都能獲得設計流量，提升整體系統效率，降低水泵能耗，改善舒適度。
4. 穩定系統運行： 通過吸收或限制部分過剩壓頭，有助于穩定系統壓力波動，減少水錘效應風險，提高系統運行的平穩性和可靠性。
5. 截止功能： 當閥門關閉時，提供可靠的關斷密封，可用于系統隔離進行維護。
四、 典型應用場景
憑借其 DN50 PN16 的規格和流量控制性能，Tognella 265/2 廣泛應用于：
1. 暖通空調 (HVAC) 系統： 冷凍水/熱水循環系統的主干管、立管、分支管路的流量平衡與調節；空氣處理機組 (AHU)、風機盤管 (FCU) 的供水管。
2. 區域供熱/供冷管網： 熱力站的一次側/二次側流量調節；建筑物入口處的流量控制。
3. 工業流程： 冷卻水系統的流量分配；工藝用水（清洗、漂洗）的流量控制；水處理設備（過濾器、軟化器）前后的流量設定。
4. 灌溉系統： 大型農業或園林灌溉管網中的分區流量控制。
5. 建筑給排水： 生活熱水循環系統的流量平衡。
五、 安裝與維護要點
· 安裝：
o 確保流向與閥體標注箭頭一致。
o 為獲得佳測量精度，閥門前、后應留有足夠長的直管段（通常前 5DN，后 2DN 以上），避免彎頭、縮徑、擴徑等擾動源緊靠閥門。
o 使用合適的法蘭墊片并均勻擰緊螺栓。
o 考慮操作和維護空間，特別是手輪旋轉所需空間。
· 維護：
o 定期檢查： 觀察是否有外部泄漏（閥桿填料處、法蘭連接處），檢查手輪操作是否順暢，觀察流量指示（如有）是否清晰。
o 填料壓蓋調整： 若閥桿處出現輕微滲漏，可適當擰緊填料壓蓋螺母（切勿過度擰緊，以免增加操作力矩或損壞閥桿）。若調整無效，需更換填料。
o 內部檢修： 長期使用后若出現流量調節失效或關閉不嚴，可能需要拆卸閥門，檢查并清潔或更換閥瓣、閥座密封面。建議由專業人員進行。
o 系統沖洗： 新系統投運前或長期停運后，應充分沖洗管道系統，防止焊渣、鐵銹等雜質卡塞或磨損閥門密封面。
六、 總結：值得信賴的流量管理伙伴
Tognella 流量控制閥型號 265/2 (DN50 PN16) 詮釋了意大利工業制造的工藝與實用可靠性。它將堅固耐用的球墨鑄鐵閥體、精密加工的調節內件、人性化的流量指示（可選）以及符合主流標準的法蘭連接融為一體，為用戶提供了在 DN50 管道上進行精確、穩定流量控制的強大工具。其核心優勢在于：
· 精準調節： 實現流量的精細設定與可靠鎖定。
· 寬廣適用： 覆蓋 HVAC、區域能源、工業水處理等主要領域的水系統。
· 經久耐用： 優質材料與成熟設計保障長壽命。
· 操作直觀： 清晰的開度/流量指示簡化調試。
· 維護便捷： 標準化設計便于檢修和部件更換。
無論是新建項目的水力平衡調試，還是既有系統的流量?jī)?yōu)化與穩定運行，Tognella 265/2 都扮演著角色。選擇它，意味著選擇了對系統流量精確、可靠、長效的管理能力，為整個流體系統的節能、高效和平穩運行奠定了堅實的基礎。在選用時，務必結合具體的系統壓力、溫度、介質、流量范圍和精度要求，參考 Tognella 提供的新產品技術手冊和選型指南，確保其匹配您的應用需求。
