在機械動力傳遞的精密網絡中，聯軸器扮演著至關重要的“紐帶”角色。它不僅要可靠地傳遞扭矩，還需有效補償各類安裝偏差，
| 馬世宇 QQ： 2850590587 手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn |
 |
 |

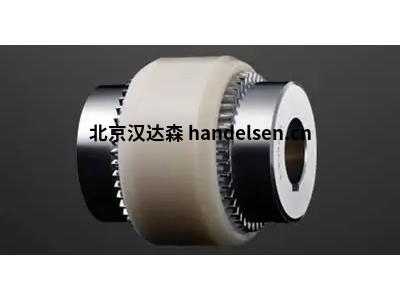

一、 BOWEX M-32：為嚴苛工況而生的動力樞紐
BOWEX M-32 是KTR BOWEX系列齒輪聯軸器中的一個標準型號。其名稱“M-32”直接關聯其核心設計參數：
· “M”：代表該聯軸器屬于標準尺寸系列。
· “32”：指示其標稱轉矩 TKN (額定扭矩) 等級。對于BOWEX M-32，其標稱轉矩 TKN 為 5000 Nm。這是其傳遞持續扭矩能力的核心指標。
這款聯軸器專為需要傳遞中高扭矩、同時要求高扭轉剛度和優異偏差補償能力的應用而設計。其結構緊湊，扭矩密度高，特別適用于空間受限但動力需求強勁的場合。
二、 核心功能參數解析：性能的基石
BOWEX M-32 的強大性能，直接體現在其關鍵的功能參數上：
1. 扭矩能力 (核心參數):
o 標稱轉矩 (TKN): 5000 Nm - 這是聯軸器在標準條件下能夠連續傳遞的扭矩值，是選型的基本依據。
o 大轉矩 (TK max): 10000 Nm - 短時間內聯軸器所能承受的大扭矩峰值（例如啟動或過載沖擊），通常是 TKN 的 2倍。
o 試驗轉矩 (TK proof): 7500 Nm - 聯軸器出廠前需通過此扭矩的靜態測試而不產生變形，通常是 TKN 的 1.5倍。
o 許用轉速 (n max): 高可達 8500 rpm (具體取決于軸孔尺寸和動平衡等級) - 保證安全運行的高旋轉速度。在高轉速應用（如渦輪機械、高速電機）中至關重要。
2. 軸孔連接范圍:
o BOWEX M-32 提供極其靈活的軸孔適配能力。其允許的軸徑范圍 (d1/d2) 典型值約為 30 mm 至 60 mm (具體范圍需查閱新KTR樣本，可能略有差異)。這覆蓋了非常廣泛的電機、減速機、泵、風機等設備的輸出/輸入軸。
o 提供多種軸孔形式：圓柱形軸孔 (帶鍵槽或無鍵槽)、錐形軸孔 (帶鍵)、退卸套筒軸孔等，滿足不同安裝固定需求。
o 允許的大軸孔深度也是重要參數，確保有足夠的配合長度傳遞扭矩。
3. 偏差補償能力 (關鍵優勢):
o 徑向偏差 (ΔKr): 通常可達 0.4 mm - 補償兩連接軸中心線不重合的程度。
o 軸向偏差 (ΔKa): 通?？蛇_(dá) ±1.5 mm 甚至更大 - 補償兩軸沿軸線方向的相對位移（伸縮）。
o 角度偏差 (ΔKw): 通?？蛇_(dá) 1.0° - 補償兩連接軸中心線之間的夾角。
o 綜合偏差： BOWEX齒輪聯軸器的優勢在于能夠同時補償上述三種偏差。其內部齒輪嚙合設計允許內外齒套之間產生相對運動，從而實現出色的多向補償，顯著降低因安裝對中誤差或運行中設備位移（如熱脹冷縮、基礎沉降）引起的附加載荷和振動。
4. 扭轉特性:
o 扭轉剛度 (Ct): BOWEX M-32 提供高扭轉剛度。其剛度值遠高于彈性聯軸器（如梅花墊、膜片聯軸器）。這對于需要精確同步傳動（如機床主軸聯動、軋機輥系）、防止扭振放大或要求快速響應的系統（如伺服驅動）是巨大優勢。具體剛度值需參考KTR技術資料。
o 零間隙/低齒隙： 精密制造的齒輪副配合，確保在正反轉切換時傳遞動力無延遲或沖擊，適用于需要高定位精度的場合。
5. 慣量與重量:
o 轉動慣量 (J): BOWEX M-32 的轉動慣量相對較低（與其傳遞的扭矩相比）。這對于需要快速啟?；蚋邉?dòng)態響應的驅動系統（如機器人關節、包裝機械）非常重要，有助于減少加速所需的能量和縮短響應時間。
o 重量： 結構緊湊，材料利用率高，使其在同等扭矩等級下具有較輕的重量（典型重量范圍在數公斤至十公斤級，具體取決于軸孔尺寸），有助于減小系統負載。
6. 環境適應性:
o 溫度范圍： 標準材料（如內外齒套采用高強度合金鋼，齒面硬化；密封采用NBR）通常適用于 -30°C 至 +80°C (短時可達+100°C) 的環境。特殊密封材料（如FKM氟橡膠）可擴展至更高或更低溫度。
o 潤滑與密封： BOWEX M-32 采用終身潤滑設計。出廠時已填充高性能長效潤滑脂（通常是聚脲基或鋰基復合脂），并由高效徑向軸密封圈（通常為NBR或FKM）可靠密封，實現真正的免維護 (Maintenance-Free)。這大幅降低了運行成本和停機時間，尤其適用于難以接近或需要連續運行的設備。
o 防護等級： 良好的密封設計提供了對灰塵、濕氣、噴濺水的防護。
三、 核心結構與技術優勢
BOWEX M-32 的性能源于其精密的工程設計和制造：
· 雙節齒輪嚙合結構： 由兩個帶外齒的輪轂（連接輸入/輸出軸）和兩個帶內齒的齒套（通過螺栓連接成一體）組成。內齒套與外齒輪轂之間的齒輪副嚙合是實現扭矩傳遞和偏差補償?shù)年P(guān)鍵。
· 高強度材料與先進工藝： 輪轂和齒套采用高強度合金鋼鍛造或鑄造，齒部經過精密磨削和表面硬化處理（如滲碳淬火、感應淬火），確保的承載能力、耐磨性和疲勞強度。
· 優化的齒形設計： 采用特殊齒形（如鼓形齒），不僅增加了接觸面積以承載更大扭矩，更重要的是極大地提升了補償角度和徑向偏差的能力，同時降低邊緣應力。
· 可靠的終身潤滑密封系統： 高品質潤滑脂和高效密封圈的組合，是免維護運行的核心保障，有效防止?jié)櫥孤┖臀廴疚锴秩搿?/p>
· 模塊化設計： 與KTR其他BOWEX尺寸和附件（如中間套筒、制動盤適配器）兼容，提供極大的設計靈活性。
四、 典型應用領域
憑借其優異的5000Nm標稱扭矩、出色的偏差補償能力、高剛度、免維護特性以及緊湊的設計，BOWEX M-32 廣泛應用于眾多工業領域的關鍵傳動部位：
1. 重工業： 軋鋼機、連鑄機、礦山機械（破碎機、球磨機）、起重設備（行車、龍門吊）。
2. 能源電力： 發電廠內的泵（給水泵、循環水泵）、風機（引風機、送風機）、齒輪箱與發電機/電動機的連接。
3. 船舶海事： 主推進系統（柴油機與齒輪箱/螺旋槳軸之間）、大型泵和壓縮機。
4. 通用機械制造： 大型機床（車床、銑床、鏜床主軸驅動）、擠出機、注塑機、壓力機。
5. 化工與流程工業： 攪拌設備、壓縮機、大型泵（離心泵、往復泵）、輸送帶驅動。
6. 風能： 齒輪箱高速輸出端與發電機之間的連接（需選用特定設計和平衡等級）。
五、 選型與安裝要點
· 選型核心： 首要依據是 TKN (5000 Nm) 是否滿足應用的大持續工作扭矩需求，并考慮安全系數。同時校核大轉速 (n max) 是否足夠。軸孔尺寸 (d1/d2) 必須與設備軸徑匹配。
· 偏差考量： 雖然BOWEX M-32補償能力但仍應力求佳對中。安裝時允許的偏差值（徑向、軸向、角度）應在其規格范圍內，并考慮運行中可能產生的動態偏移（如熱膨脹）。
· 安裝： 嚴格按照KTR安裝手冊進行。確保輪轂與軸的配合公差正確（通常為H7/k6或H7/js6），并采用合適的緊固方法（如液壓螺母）達到規定的夾緊力。避免用錘子直接敲擊聯軸器本體。
· 維護： 盡管是免維護設計，定期進行狀態監測（如目視檢查密封是否完好、有無異常噪音、溫升）仍是良好的實踐。在工況或超長運行時間后，可考慮按KTR建議檢查潤滑脂狀態。
結語
KTR BOWEX M-32 齒輪聯軸器，以其 5000 Nm 的強勁扭矩傳遞能力、徑向/軸向/角度偏差補償性能、高扭轉剛度、緊湊輕量化的設計以及終身潤滑帶來的免維護優勢，樹立了中型動力傳動領域的。它不僅是簡單的機械連接件，更是保障傳動系統高效、平穩、可靠運行的關鍵樞紐。在面對空間受限、對中要求復雜、扭矩需求高且追求長期運行的工業挑戰時，BOWEX M-32 憑借其經過驗證的精密工程和可靠參數，持續為全球工業設備提供著強大而堅韌的動力紐帶。選擇 BOWEX M-32，意味著為您的核心傳動系統選擇了 KTR 品質保障的高性能解決方案。
