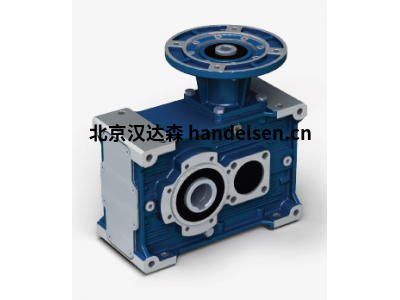

STM冷卻塔齒輪箱 RXO/TR：工業冷卻系統的靜默守護者

冷卻塔的核心功能是利用空氣與水之間的熱交換來冷卻工藝循環水。巨大的風機（軸流或離心式）產生強制氣流，是實現高效熱交換的關鍵。然而，驅動這些直徑可達數米甚至十余米的風機葉片需要極大的扭矩，而電動機的轉速往往過高、扭矩不足。RXO/TR齒輪箱正是解決這一矛盾的核心樞紐：

·         減速增扭： 將電機的高轉速（通常為1500 rpm或1800 rpm）降低到風機所需的低轉速（通常幾十到幾百rpm），同時輸出驅動巨大葉片所需的高扭矩。

·         動力傳輸： 高效、平穩地將電機的動力傳遞至風機軸。

·         承受負載： 持續承受風機葉片巨大的空氣動力負載（啟動力矩、運行力矩、風阻變化、甚至陣風沖擊），以及潛在的扭轉振動。

RXO/TR齒輪箱的性能直接決定了冷卻塔的冷卻效率、運行穩定性、能耗水平和維護成本，其重要性不言而喻。

二、 RXO/TR 系列：為冷卻而生，為可靠而造

STM RXO/TR系列是專為冷卻塔風機應用設計和優化的工業齒輪箱。其命名通常蘊含了關鍵設計特征：

·         RXO： 常指特定結構形式（如平行軸斜齒輪結構）或應用代號。

·         TR： 常明確指向“冷卻塔應用”。

該系列的核心設計理念圍繞著可靠性、效率、長壽命和易維護展開：

1.      堅固的箱體與結構：

o    高強度鑄鐵/鑄鋼： 箱體通常采用高強度材料整體鑄造，結構剛性，能有效吸收和分散運行中產生的巨大內力和外部載荷（如風載），抑制變形，保證齒輪嚙合精度。

o    優化設計： 箱體形狀、筋板布置均經過有限元分析優化，在保證強度的同時實現輕量化，并有利于內部潤滑油的流動和散熱。

o    精密加工基準面： 關鍵安裝面和軸承孔位精密加工，確保與電機、風機軸的精確對中，減少不對中引起的附加載荷和振動。

2.      核心傳動元件：

o    硬齒面齒輪技術： 齒輪采用優質合金鋼（如20CrMnTi, 42CrMo等），經過滲碳淬火或感應淬火等先進工藝處理，表面硬度高（HRC 58-62），芯部韌性好。精密磨齒確保齒形精度和表面光潔度，實現高承載能力、高傳動效率（通常>96%）和低噪音運行。

o    斜齒/人字齒設計： 普遍采用斜齒輪或人字齒輪傳動。相較于直齒輪，斜齒/人字齒嚙合重合度大，傳動更平穩，噪音和振動顯著降低，承載能力更高，尤其適合大功率、重載、連續運行的冷卻塔工況。

3.      關鍵支撐：軸承系統

o    重載軸承： 輸入軸、中間軸和輸出軸均選用國際品牌（如SKF, FAG, Timken, NSK）的重型滾動軸承（如圓柱滾子軸承、圓錐滾子軸承、球面滾子軸承）。這些軸承專為承受高徑向力和軸向力（尤其輸出軸）而設計。

o    精確預緊與定位： 軸承的安裝采用精密調整墊片或鎖緊螺母，確保適當?shù)念A(yù)緊力，消除游隙，提高系統剛性，延長軸承壽命。

o    可靠的密封： 高效的迷宮式密封、骨架油封或組合密封，防止?jié)櫥托孤⒆柚雇獠克?、灰塵和腐蝕性氣體侵入箱體內部，保護軸承和齒輪。

4.      生命線：潤滑系統

o    飛濺潤滑/強制潤滑： 根據功率和尺寸，采用高效的飛濺潤滑或配備獨立油泵的強制循環潤滑系統。確保齒輪嚙合點和軸承在運行時始終獲得充足、清潔且溫度適宜的潤滑油膜。

o    高效冷卻： 大型齒輪箱通常集成油冷卻器（風冷或水冷），有效帶走齒輪嚙合摩擦和軸承運轉產生的熱量，維持油溫在佳工作范圍（通常<80°C），防止油品劣化。

o    油位與油質監控： 配備清晰的油位視鏡/油標、油溫傳感器和油壓表（強制潤滑時），便于日常檢查和維護。強調定期油樣分析的重要性。

5.      輸出軸設計：

o    高強度合金鋼： 輸出軸采用高強度合金鋼鍛造，經調質處理，具有優異的抗彎和抗扭性能。

o    精密的軸伸： 軸伸（通常為圓柱形或圓錐形）經過精密磨削加工，確保與風機輪轂的精確配合和可靠連接。

o    重載法蘭： 輸出端采用堅固的法蘭設計，通過高強度螺栓與風機輪轂剛性連接，傳遞巨大扭矩。法蘭面精加工保證連接剛度，減少微動磨損風險。

6.      模塊化與可維護性：

o    剖分式箱體： 大多數RXO/TR設計為上、下箱體剖分結構。無需拆卸整個齒輪箱和風機，僅需吊走上箱體，即可方便地檢查、維護或更換齒輪、軸承等內部核心部件，大幅縮短停機時間，降低維護難度和成本。

o    標準化接口： 輸入軸接口（如IEC標準法蘭、SAE法蘭）、輸出軸法蘭尺寸等盡可能標準化，提高與不同品牌電機和風機的適配性。

o    便捷的附件接口： 設計有預留的吊裝點、觀察窗、透氣帽、加油口、排油口、傳感器接口等，便于安裝、操作和維護。

三、 嚴苛環境下的生存之道：特殊考量

冷卻塔頂部的環境對齒輪箱是嚴峻考驗：

·         高濕度與水霧： 常年暴露在高濕度甚至直接接觸冷卻塔排出的飽和水霧環境，極易導致銹蝕和潤滑污染。

·         溫度變化： 經歷晝夜溫差、季節性溫差，以及自身運行發熱。

·         化學腐蝕： 空氣中可能含有來自冷卻水的微量化學物質（如氯離子）或工業環境中的腐蝕性氣體。

·         振動與沖擊： 風機啟停、風載突變、葉片不平衡等都會帶來振動和沖擊載荷。

RXO/TR系列針對這些挑戰采取了多項措施：

·         防腐涂層： 箱體外表面采用高性能防腐涂料（如環氧富鋅底漆+聚氨酯面漆），內部非接觸面也可能涂有防銹油。

·         不銹鋼/特殊材質部件： 透氣帽、油標、部分緊固件可能采用不銹鋼材質。

·         加強密封： 多重、高效的軸封設計是抵御濕氣侵入的關鍵防線。

·         嚴格的內部清潔度控制： 裝配在高度潔凈的環境中進行，確保內部無殘留污染物。

·         抗微動磨損設計： 在配合面（如法蘭連接處）可能采用特殊涂層或工藝，防止微動腐蝕導致的螺栓松動或連接失效。

·         抗振動設計： 堅固的結構、優化的軸承布置和預緊、高剛性的輸出法蘭連接共同提升抗振能力。

四、 應用價值：效率、可靠與成本的平衡

選擇STM RXO/TR齒輪箱帶來的核心價值在于：

·         可靠性： 堅固的設計、優質的材料、精密的制造工藝和嚴格的測試（如空載/負載試驗、振動噪聲測試），確保在惡劣環境下長時間（設計壽命通常15-20年以上）運行，減少非計劃停機風險，保障冷卻系統連續穩定運行，這對于電廠、化工廠等關鍵設施至關重要。

·         高效節能： 精密的齒輪嚙合、優化的齒形設計和低摩擦軸承的應用，使RXO/TR擁有的傳動效率。每提升1%的效率，在冷卻塔風機這種大功率（數百kW至數MW）、全年無休運行的設備上，都能帶來可觀的電能節約，顯著降低運行成本。

·         極低的生命周期成本： 雖然初始采購成本可能高于普通齒輪箱，但其超長的使用壽命、極低的故障率、便捷的維護性（模塊化設計）以及優異的能效表現，使得其在整個生命周期內的總擁有成本顯著降低。減少的停機損失和維修費用是巨大的隱性收益。

·         低噪音與環保： 優化的齒輪設計和制造精度有效降低了運行噪音，改善了工作環境，也符合日益嚴格的環保要求。

·         全球支持網絡： STM作為工業傳動通常擁有遍布全球的銷售和服務網絡，能提供及時的技術支持、備件供應和維護服務。

五、 選型與維護：確保佳性能的關鍵

·         精確選型：

o    輸入?yún)?shù)： 電機功率、轉速、啟動特性（如是否變頻）。

o    輸出需求： 風機所需轉速、大啟動扭矩和運行扭矩（考慮風機慣性、空氣動力特性）、運行時間（S1連續運行）。

o    工況系數： 根據負載特性（平穩、中等沖擊、重沖擊）、環境溫度、預期壽命等選擇合適的工況系數（Service Factor, SF），確保齒輪箱有足夠的設計裕度應對峰值負載和潛在沖擊。STM會提供詳細的選型手冊和計算工具。

o    安裝空間與接口： 確認安裝尺寸、軸伸形式（軸/法蘭）、連接尺寸與標準匹配。

·         科學維護：

o    潤滑管理是核心： 嚴格按照制造商要求使用規定型號、粘度的潤滑油。定期檢查油位、油溫和油壓（如有）。定期進行油樣分析是預知性維護的金標準，能提前發現磨損顆粒、水分污染、油品劣化等問題。根據油品分析結果和運行時間，科學制定換油周期。

o    振動監測： 定期進行振動監測，建立基線，跟蹤變化趨勢，早期識別軸承損傷、齒輪磨損、不平衡、不對中等潛在故障。

o    溫度監測： 關注軸承溫度和油溫異常升高。

o    目視與聽覺檢查： 定期檢查是否有泄漏、異常噪音、螺栓松動、箱體裂紋、銹蝕等。

o    定期專業檢查： 根據運行時間或狀態監測結果，安排專業人員進行開箱檢查。

六、 結語

STM冷卻塔風機齒輪箱RXO/TR系列，是現代工業冷卻系統背后沉默而強大的守護者。它將電機的高轉速轉化為驅動巨大風葉所需的磅礴扭矩，在高溫、高濕、高振動的塔頂環境中默默耕耘。其價值遠不止于精密的齒輪和堅固的箱體，更在于它所承載的工業血脈的穩定流動——保障發電機組高效運轉，維持化工流程安全可控，守護數據中心服務器恒溫如常。RXO/TR代表的是一種工程哲學：在追求極限效率與可靠性的道路上永不止步，用金屬的堅韌和設計的智慧，為工業世界構筑起抵御高溫侵襲的堅實防線。選擇RXO/TR，即是選擇對生產連續性、能源效率和設備投資回報的鄭重承諾。
