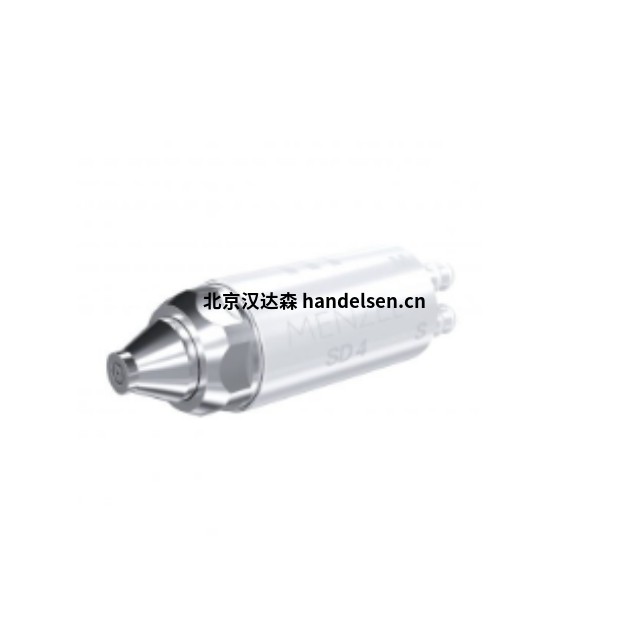

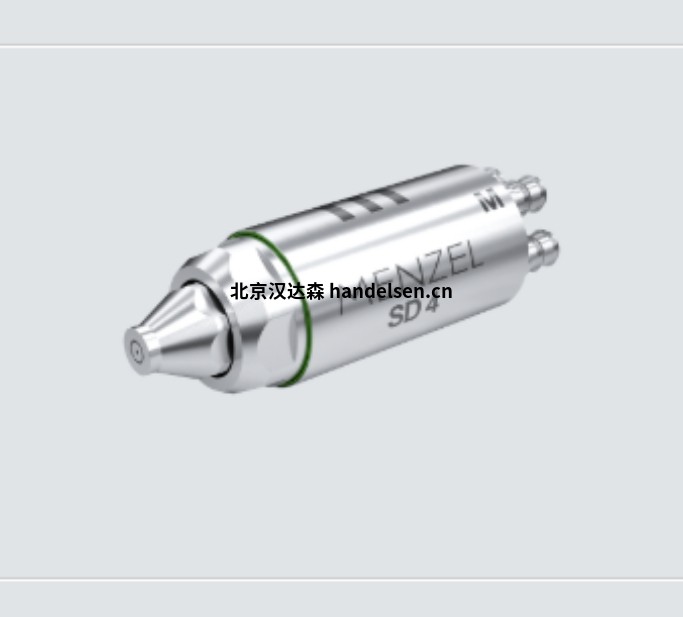

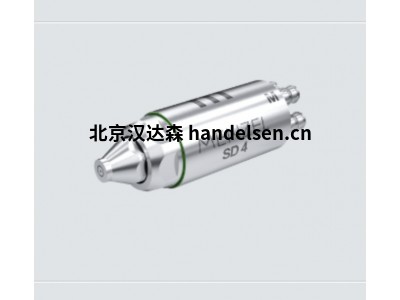

MENZEL進口原裝 MS SD4 同軸噴頭

由于體積極小，同軸噴頭只需要很小的安裝空間。對于難以觸及的噴涂點，它們可以通過附件進行擴展，也可以采用彎曲形式。

二、MENZEL MS SD 同軸噴頭

工作原理這種同軸噴頭以氣動方式工作。它由一根針封閉，該針通過彈簧壓在噴霧開口上。該針頭被控制氣壓推回，噴霧開口被釋放。介質從單獨的壓力容器進料到同軸噴頭。噴霧空氣通過第三個壓力管供應。當介質離開同軸噴頭時，這種噴霧空氣會包裹介質，并將其捆綁成一個精確、方向穩定且無霧的噴霧噴射器。

噴涂由于壓力無級可調，可以噴涂任何介質 - 從水混合冷卻潤滑劑到極粘稠的切削油和拉絲油。

即使是最小的數量也可以精確控制

根據應用的不同，相應的同軸噴頭必須通過適當?shù)男薷膩磉m應特殊要求。

使用不同的內部噴嘴插件進行轉換，可以改變材料流量。通過使用不同的連接蓋，可以改變噴霧噴射形狀和噴霧角度。

理論上計算的噴霧角度是近似值。決定性因素始終是介質和噴霧氣壓的相互作用，但是，兩者必須始終以適當?shù)谋壤嗷テヅ?。因此，始終建議在現場進行實際測試以確定確切值。

三、模塊化多樣性

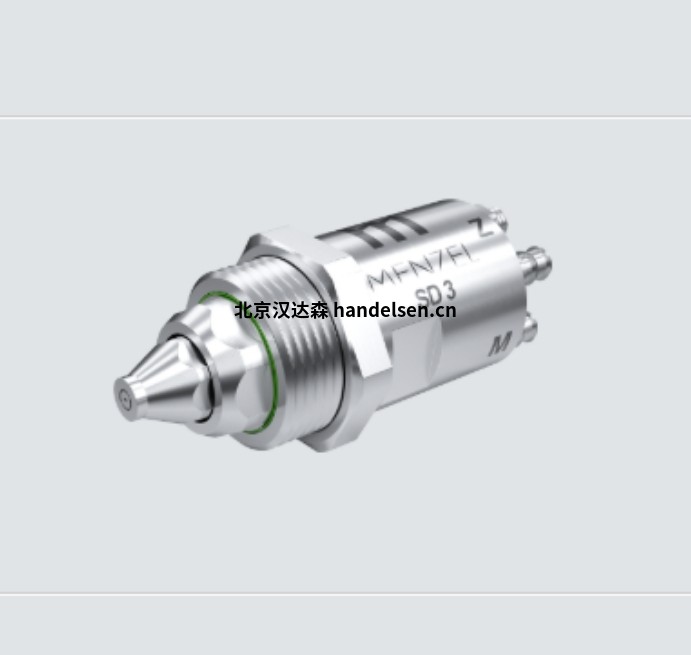

模塊的不同組合允許創建 SD3/SD4 同軸噴頭的無數變體。這意味著幾乎可以為每種應用組裝的同軸噴頭。

根據壓力和粘度MENZEL MS SD3 & SD4同軸噴頭可以通過調整旋轉節流閥或介質的卡扣來實現無級可變的介質流量，從0到大約340毫升/分鐘。

根據旋轉節流閥或噴霧空氣的點擊節流閥的設置，MENZEL MS SD3 & SD4同軸噴霧頭的體積流量值為0至大約100升/分鐘。通過使用MENZEL MS 同軸噴頭 FD4 Z2，噴霧空氣輸出約為 180 l/min。

所有與介質接觸的密封件均由氟橡膠 FPM（商品名 Viton）制成。

對于MENZEL MS 微量冷卻潤滑系統的許多其他介質，可以使用許多其他密封材料代替氟橡膠密封件。這意味著幾乎每種應用都可以使用合適的密封件。

四、基本參數

所有 MENZEL MS SD3/SD4  同軸噴頭的標準設備

主體：不銹鋼

同軸噴頭和針頭：不銹鋼

O型圈：氟橡膠

控制氣壓：最大 6 bar - [對于較低的電源壓力，可選配用于較低控制氣壓的壓縮彈簧。

噴霧氣壓：最大 6 bar

中壓：最大 6 bar

最大噴霧風量：約 100 l/min。

入口壓力（噴淋空氣）6 bar

軟管長度 1 m
