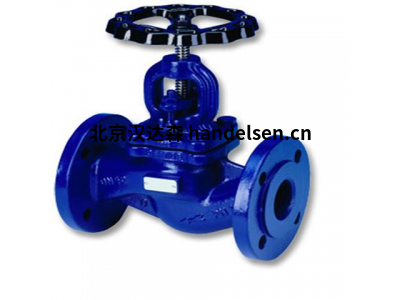

在嚴苛的工業蒸汽、高溫?zé)崴透黝惞に嚵黧w系統中，可靠、無泄漏的流量控制至關重要。德國品牌GESTRA以其百年專業積淀，為全球工業領域提供著高質量的流體控制解決方案。其中，RK86ADN50 波紋管密封截止閥 以其設計和性能，成為眾多關鍵應用中的閥門。本文將深入解析這款閥門的結構特性、核心優勢、適用場景及選型維護要點。
GESTRA RK86ADN50 屬于 GESTRA 高性能的 RK86 系列波紋管密封截止閥。該系列的核心設計理念在于：
1. 消除外泄漏風險： 采用金屬波紋管作為閥桿的首要密封元件，將運動的閥桿與工藝介質隔離，從根本上杜絕了傳統填料密封閥門因填料磨損、老化導致的外泄漏問題。這對于處理昂貴、危險（如高溫高壓蒸汽、有毒有害介質）或需要潔凈度（如制藥、食品）的流體至關重要。
2. 實現真正的“零泄漏”： 波紋管密封在閥門整個生命周期內提供高度可靠的密封，滿足嚴格的環保法規（如 TA-Luft）和工廠安全規范要求。
3. 低維護、長壽命： 波紋管設計顯著減少了對傳統填料的依賴，避免了因填料維護（如壓緊、更換）導致的停機時間和人工成本。精心設計的波紋管具有優異的耐疲勞性能，確保長壽命運行。
4. 精準控制與高流通能力： 截止閥結構提供良好的線性調節特性，結合優化的流道設計（如 RK86ADN50 的 DN50 通徑），實現精確的流量調節并降低壓降損失。
型號 “RK86ADN50” 蘊含了關鍵信息：
· RK86： GESTRA 波紋管密封截止閥系列代號。
· A： 通常代表法蘭連接方式（符合 DIN/EN 標準法蘭）。
· DN： 公稱通徑標識符。
· 50： 公稱通徑為 DN 50 (即名義內徑約 50 mm)。
典型技術規格與參數 (具體參數請務必以新樣本為準)：
|
特性 |
參數/描述 |
|
公稱通徑 (DN) |
50 |
|
連接方式 |
法蘭連接 (常見類型：RF 突面法蘭) |
|
壓力等級 (PN) |
通常為 PN 40 (對應 ANSI Class 300 等級) |
|
閥體材質 |
鑄鋼 (常見牌號如 1.0619 / WCB)，適用于蒸汽、水、非腐蝕性氣體/油品等。 |
|
閥內件材質 |
閥瓣/閥座通常采用不銹鋼 (如 1.4408 / CF8M)，閥桿為不銹鋼，確保耐磨耐蝕。 |
|
波紋管材質 |
多層不銹鋼 (如 316L)，具備優異的柔韌性、耐壓和抗疲勞性能。 |
|
密封形式 |
金屬波紋管 (主密封) + 輔助填料密封 (提供額外安全和緊急備用)。 |
|
適用溫度范圍 |
-10°C 至 +400°C (具體上限取決于實際壓力和材質)。 覆蓋飽和蒸汽和過熱蒸汽。 |
|
適用介質 |
飽和蒸汽、過熱蒸汽、高溫?zé)崴?、?dǎo)熱油、壓縮空氣、非腐蝕性氣體和油品等。 |
|
流向 |
低進高出 (標準流向)。介質從閥瓣下方流入，上方流出，確保關閉時閥桿受壓更小，操作更省力，密封更可靠。 |
|
操作方式 |
手動操作 (標配手輪)。也可選配氣動執行器 (單作用或雙作用) 或電動執行器實現自動化控制。 |
|
符合標準 |
設計制造符合 DIN、EN 等國際通用標準，滿足 PED 等壓力設備指令要求。 |
1. 100% 波紋管密封，零外泄漏：
o 這是 RK86 系列的核心價值。金屬波紋管在閥桿升降過程中動態密封，將工藝介質封裝在閥體內部。
o 尤其適用于處理昂貴、危險（如高溫高壓蒸汽、有毒化學品）或?qū)π孤┝闳萑蹋ㄈ鐫崈魪S房）的介質。
o 顯著提升工廠安全性，減少環境污染風險，避免能源和物料的浪費。
2. 超長使用壽命，維護成本極低：
o 高質量的金屬波紋管經過嚴格設計和測試，具有抗壓、耐溫及抗疲勞性能，使用壽命遠超傳統填料密封閥門。
o 大幅減少因填料磨損、失效導致的維護、更換頻率和停機時間，降低總體擁有成本 (TCO)。
o 輔助填料設計提供了額外的安全保障層，并在情況下（如波紋管意外失效）提供備用密封。
3. 耐高溫高壓性能：
o PN40 (Class 300) 的壓力等級和高達 +400°C 的耐溫能力，使其能輕松應對工業蒸汽系統（包括過熱蒸汽）、高溫?zé)崦接拖到y(tǒng)等高要求工況。
o 堅固的鑄鋼閥體和優質不銹鋼內件確保了在嚴苛條件下的結構完整性和耐腐蝕性。
4. 優異的流通與調節性能：
o 截止閥結構提供良好的啟閉和調節特性。
o 優化的閥體流道設計有助于降低流阻，減少系統壓降，提高系統效率。
o “低進高出”流向設計使閥門關閉時介質壓力幫助閥瓣壓緊閥座，密封更嚴密，開啟時操作力矩更小。
5. 靈活的操作方式：
o 標配手輪便于手動操作和維修隔離。
o 可方便地加裝氣動或電動執行器，輕松集成到 DCS 或 PLC 控制系統中，實現遠程操作和自動化流程控制。
6. 可靠品牌與全球支持：
o GESTRA 作為科隆公司 (KROHNE) 旗下?lián)碛杏凭脷v史和全球聲譽，產品質量可靠，技術。
o 提供全球化的銷售網絡和技術支持服務。
RK86ADN50 憑借其零泄漏、耐高溫高壓、低維護的特性，廣泛應用于以下領域：
1. 蒸汽系統：
o 鍋爐主/分汽缸出口切斷。
o 蒸汽主管線、分支管線的隔離與調節。
o 換熱器、蒸汽伴熱、工藝設備（反應釜、滅菌柜、干燥機）的蒸汽進口控制。
o 減溫減壓裝置 (PRDS) 前后切斷。
o 蒸汽疏水閥組旁通閥（需謹慎使用工況）。
2. 高溫?zé)崴?/strong>/熱媒系統：
o 區域供熱管網的關鍵隔離閥。
o 工藝加熱循環系統（如紡織、化工、食品加工）的切斷與調節閥。
o 導熱油 (Thermal Oil) 系統的進出口閥門。
3. 工業氣體與壓縮空氣系統：
o 對泄漏要求嚴格的關鍵壓縮空氣站出口、主管線隔離。
o 儀表空氣、工廠空氣系統的關鍵切斷點。
o 非腐蝕性工藝氣體（如氮氣、氧氣 - 需特殊處理）的管路控制。
4. 一般工業流程：
o 石油化工、制藥、食品飲料、造紙、紡織等行業的工藝管路，需要可靠切斷且介質不允許外泄的場合。
o 作為需要頻繁操作或?qū)S護便利性要求高的關鍵隔離閥。
· 選型：
o 確認參數： 嚴格匹配工況的介質、高工作溫度、大工作壓力（注意溫度壓力關系）。
o 流向： 確保“低進高出”的標準流向，這是保證密封性能和操作省力的關鍵。閥體上通常有流向箭頭標識。
o 連接標準： 確認法蘭標準（如 DIN PN16/40, ANSI Class 150/300）、法蘭面型式（RF, FF等）及管徑是否與現場管道匹配。
o 執行機構： 如需自動控制，根據控制要求（開關型/調節型）、氣源/電源情況、所需扭矩/推力選擇合適的執行器型號。
o 特殊要求： 如有低溫、腐蝕性介質、潔凈要求（如SIP/CIP）、特殊認證要求等，需提前說明。
· 安裝：
o 流向： 務必按照閥體箭頭指示方向安裝，確保介質從閥瓣下方流入。
o 空間： 為手輪操作或未來執行器安裝預留足夠空間，并考慮維護拆卸所需空間（特別是閥桿上方）。
o 支撐： 對于大口徑或管道端點處的閥門，提供適當?shù)墓艿乐?，避免閥門承受不當?shù)墓艿缿?yīng)力。
o 清潔： 安裝前清潔管道，防止焊渣、雜物損壞閥門密封面。
o 法蘭安裝： 使用合適的墊片，均勻?qū)ΨQ地擰緊法蘭螺栓。
· 操作與維護：
o 操作： 手動操作時，應平穩地全開或全關，避免停留在中間位置作為節流閥長期使用（除非明確設計為調節型）。關閉時適度用力擰緊即可，避免過度用力。
o 維護：
§ 定期檢查閥門外部有無可見泄漏（通常應無泄漏）。
§ 注意聽閥門在操作過程中有無異常聲音。
§ 觀察手輪操作是否順暢，有無卡澀或異常沉重感。
§ 雖然波紋管密封極大減少了維護需求，但仍建議按照 GESTRA 維護手冊或工廠維護計劃進行定期檢查（如檢查輔助填料壓蓋的微調）。如果發現任何泄漏（通常首先出現在輔助填料處）或操作異常，應及時停用并聯系專業人員進行檢修。波紋管屬于核心精密部件，其更換需要專業技術和工具。
GESTRA RK86ADN50 波紋管密封截止閥代表了工業閥門在解決外泄漏難題上的重要技術突破。它將金屬波紋管密封技術應用于關鍵的截止閥，為高溫高壓蒸汽、危險介質、高價值流體以及對潔凈度有嚴苛要求的應用場景提供了終極的密封解決方案。其 “零外泄漏” 特性、超長使用壽命、耐溫耐壓性能 和 較低的總體維護成本，使其成為保障工廠安全、提升環保水平、降低運營成本和提高生產效率的理想選擇。
在選擇關鍵流程的隔離閥時，特別是在涉及蒸汽、高溫流體或?qū)π孤┝闳萑痰膱龊?，GESTRA RK86ADN50 憑借其德國品質和創新的波紋管密封設計，無疑是值得信賴的高性能閥門。投資于這樣一款可靠的閥門，是對工廠長期安全、穩定、高效運行的重要保障。
