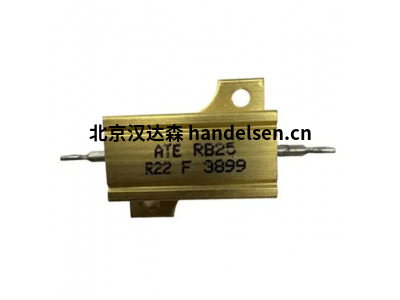

意大利ATE繞線功率電阻器RB25/1 3R9

繞線功率電阻器，25 W，公差 5.0 %，ATE RB 25 型。

高導熱性，鋁制型材散熱器具有出色的散熱性，通過 MiL-PRF-18546 G 認證

技術規格

長度 27.2 毫米

寬容 ±5 %

集會 底盤安裝

權力 25 瓦

高度 14 毫米

最高工作溫度 250 °攝氏度

歐姆電阻 3.9 Ω

無冷卻表面的標稱負載能力 12.5 瓦

寬度 27 毫米

                 溫度系數 50 頁/分鐘

工作溫度 -55 °C

ATE品牌的RB系列固定功率線繞電阻器，該系列電阻器采用鋁制外殼，功率范圍從10W至250W。

二、主要特性

‌熱傳導與散熱‌：采用擠壓成型的鋁制外殼，提供熱傳導性能；外殼設計有深鰭片，以增強自然或強制對流下的最大散熱效果。

‌環境適應性‌：表面經過金色陽極氧化處理，提高了對環境條件的最大抵抗力。

‌熱固性化合物‌：使用具有高熱導率的特殊熱固性化合物。

‌繞組設計‌：繞組設計旨在提供最大的鐵芯覆蓋率和均勻性，以實現均勻散熱；鐵芯經過無心磨削，以實現最大的繞組均勻性。

‌標識與結構‌：頂部表面有標記，便于安裝后識別；終端到終端的焊接結構。

三、電氣規格

‌歐姆值‌：采用E24系列。對于超出范圍或非標準歐姆值，請咨詢ATE技術部門。

‌容差‌：標準5%，可根據要求提供至1%。

‌溫度系數‌：根據電阻值范圍不同，溫度系數在±30 ppm至±100 ppm之間變化。

‌介電強度‌：根據型號不同，介電強度在1500 Vac至4500 Vac之間。

‌絕緣電阻‌：最小10000 M?，濕度測試后最小1000 M?。

‌過載能力‌：在額定功率的5倍下承受5秒。

‌非電感型‌：提供具有等效物理和電氣規格的非電感型艾頓-佩里繞組模型。

四、機械規格

‌端子強度‌：通過10 lb.拉力測試；RB100最大扭矩為3 Nm，RB250最大扭矩為4 Nm。

‌可焊性‌：按照MIL-STD-202的方法208測試時令人滿意；當電阻器在接近最大規定額定值時工作時，建議使用高溫焊料。

五、材料

‌鐵芯‌：陶瓷滑石或氧化鋁無心磨削。

‌電阻元件‌：具有特定溫度系數的銅鎳合金或鎳鉻合金。

‌端蓋‌：不銹鋼。

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

‌封裝材料‌：高溫?zé)峁绦曰衔铩?/p>

‌外殼‌：鋁制，具有硬質陽極氧化表面。

‌標準端子‌：RB10至RB150為Copperweld，RB100和RB250為不銹鋼。

六、降額與溫度范圍

‌操作溫度范圍‌：從-55°C至+250°C。

‌降額要求‌：對于減小的底盤面積和高環境溫度，需要進行降額。

意大利ATE繞線功率電阻器RB25/1 3R9
