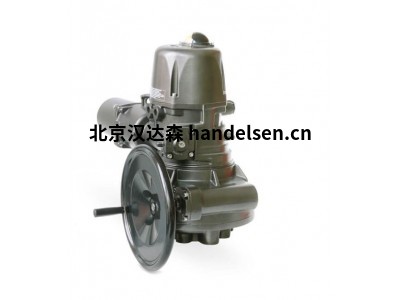

interapp電動執行VR VS型模塊化定位閥門位置指示器

執行機構 / 電動

閥門 電動執行機構

電動執行機構。轉舌鎖，操作扭矩可達 2400 Nm。多電壓，手動超控。適用于 "ON-OFF "和調制應用。可提供特殊應用；防爆、故障安全應用等。

電氣連接

我們的電纜接頭適用的電纜直徑從 7 毫米到 12 毫米不等。

執行機構可承受主電源的臨時浪涌，浪涌電壓最高可達額定電壓的 ±10%。

電壓

所有執行機構都必須連接到電氣柜中。

· 取下視覺指示器，擰下 4 個螺釘，取下蓋子。

電源和控制接線

· 在執行機構上檢查標簽上標明的電壓是否與市電電壓相符。

· 根據所需的控制模式將電線連接到連接器上。

· 為了確保防冷凝電阻器的正常工作，執行機構必須長期通電。

技術規格

市場細分

水處理

污水處理

水處理廠

制漿造紙

化學加工

暖通空調和游泳池

灌溉

位置指示器

VR 和 VS 型（3 個位置）

模塊化指示器，配有 5 個標記（3 個黃色 + 2 個黑色），可根據安裝的閥門類型進行定位。

3個黃色+2個黑色），可根據安裝的閥門類型進行定位。

控制

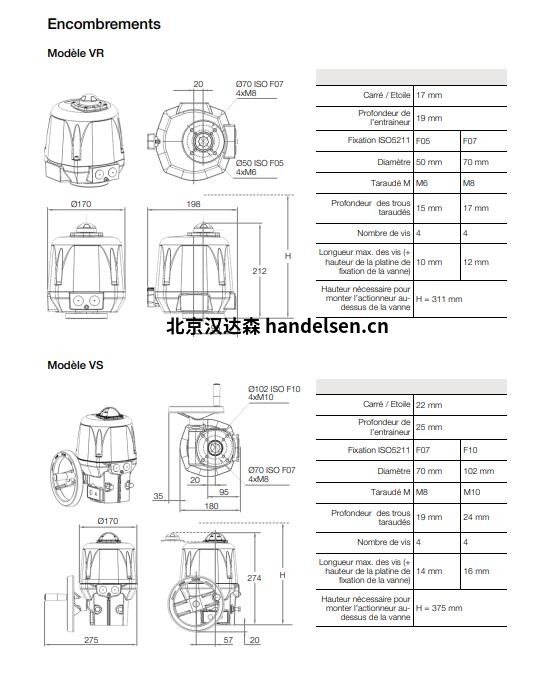

閥門安裝

VR 型號 ：

可能的安裝方式：F05（4xM6，Ø50）和 F07（4xM8，Ø70），星形 17，深度 19 mm。

安裝執行機構所需高度：H=311 mm，高于閥門。

VS 型號 ：

可能的安裝方式：F07（4xM8，Ø70）和 F10（4xM8，Ø102），星形 22，深度 25 mm。

安裝執行機構所需的高度： H=閥門上方 375 mm。

安裝和拆卸閥蓋

在對執行機構進行接線和調整時，必須拆下閥蓋。重新裝配閥蓋時時： 確保墊圈正確就位、

裝上蓋子并擰緊 4 個 M6 螺栓 （扭矩：最大 6 Nm）。

安裝 VR 視覺指示器：將指示器安裝在出軸上。

安裝 VS 視覺指示器：安裝墊圈和指示器，然后使用 4 個 M4 螺栓安裝窗口 。
