Funke風凱-釬焊板式換熱器TPL系列技術資料

吳亞男 QQ：2853369884   手機：17718583804 電話：010-64714988-212 傳真：010-64714988-668 郵件：tk2@handelsen.cn

Funke風凱-釬焊板式換熱器TPL系列技術資料

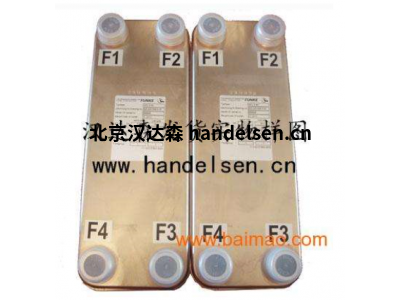

　　Funke風凱-釬焊板式換熱器TPL系列

　　TPL釬焊板式換熱器最初專為冷卻液壓和機油等應用而開發，也非常適合和部署用于機械和設備工程中的其他應用過程。TPL滿足該領域在可靠性和熱力學效率方面的高要求 - 并且可以最靈活地設計!

　　通過對角介質流以及插入流動間隙的特殊湍流板實現了極高的傳熱性能，這是由FUNKE獨家開發和生產的技術。湍流板有不同的版本，使得技術設計非常靈活。由于TPL的模塊化設計，每個單獨的流道可以適應特定的應用。TPL的另一個優點是其高彈性，因?yàn)榕c傳統的釬焊板式熱交換器中使用的點焊相比，表面焊接使得在應力下實現顯著更高的安全性成為可能。例如，由于TPL的表面焊接，可以更好地吸收由壓力或溫度差異引起的熱交換器中的應力條件。TPL可以普遍用于不同的媒體。由于強大的TPL的高傳熱性，具有較低空間要求的小尺寸可用于具有較高粘度的介質?？蛇x的延長端板還便于安裝已經非常緊湊的單元。

　　Funke風凱-釬焊板式換熱器TPL系列技術資料

　　每板熱交換表面：0.035 至 0.286平方米

　　MAX運營壓力：36BAR

　　MAX工作溫度：+ 200℃

　　材料

　　WA板：1.4404(AISI 316 L)

　　焊料：銅99.9%(TPL)

　　焊料：不銹鋼100%(TPLB)

　　TPL，GPLB和GPLK系列具有高傳熱性能和低壓損失。壓花不銹鋼板的熱力學優化波紋以及特殊的FUNKE插入式湍流板(TPL)即使在低體積流量下也能產生高湍流。這允許非常有效地使用可用的熱交換區域，從而實現高效的熱傳遞。

　　湍流還具有強大的自清潔效果，大大減少了長時間的停機時間和維護成本。FUNKE釬焊板式換熱器可在高壓和高溫下運行，因其緊湊的設計而脫穎而出。

　　Funke公司簡介：

　　Funke創建于德國下薩克森州的漢諾威， 1974年創始人Karl-Heinz FUNKE先生創辦了Funke風凱集團公司。

　　德國Funke專業生產各種標準、非標的列管式冷卻器、板式換熱器等.公司擁有實力雄厚的換熱器設計專家。

　　Funke公司的主要產品有：Funke管式換熱器、Funke板式換熱器、Funke釬焊式換熱器、Funke風冷換熱器及Funke換熱集成系統等。

　　常用產品型號示例：

　　funke TPL 01-K-14-22

　　funke FP205 NBR-HT

　　funke FP205 NBR-HT

　　funke Dichtsatz fur FP 14-81-1-NH, bestehend aus: 80 NBR-HT-Dichtungen

　　funke TPL01-K-14-22-1

　　funke TPL01-K-18-12

　　funke TPL01-K-14-22-1

　　funke FP205 NBR-HT

　　funke DN 100 NBR (rubber liner) for FP 31-81+1

　　funke Packing and airdelivery to Shanghai Packing and airdelivery to Shanghai

　　funke TPL01-K-18-12

　　funke FP205 NBR-HT

　　funke TPL01-K-18-12

　　funke TPL 00L-42-22

　　funke TPL 00L-42-22

　　funke TPL 00-L-12-11

　　funke TDW5510-W

　　funke TPL00-L-10-12

　　funke Rubberliner NBR DN100

　　funke TPL00-L-10-12

　　funke TPL 00-L-18-12

　　funke For FP205 NBR gasket set (total: 108pcs)

　　funke TPL 00-L-18-12

　　funke FP130-30-N

　　funke FP130 Gasket set(302pcs)

　　funke TDW5510-W

　　funke FP130-30N

　　funke FP130 Gasket set(302pcs)

　　funke Packing and seacost

　　funke TPL-00-L-8-11

　　funke FP16-23-1-NH(16bar)

　　funke FP31-41-1-NH(16bar)

　　funke TPL00-K-8-12

　　funke FP205-97-NH(16bar)

　　funke FP22-69-1-NH

　　funke Packing and seacost

　　funke TPL-00-L-8-11

　　funke FP16-23-1-NH(16bar)

　　funke FP31-41-1-NH(16bar)

　　funke TPL00-K-8-12

　　funke FP205-97-NH(16bar)

　　funke tpl00-k-38-22

　　funke bcf303-b33-4

　　funke tpl01-l-14-11

　　funke fp120-12v/nh-0 10.0bar

　　funke fp60-85-1-nh-0 10.bar

　　funke fp-04-39-1-nh,管接頭r1 1/2''

　　funke tpl 00-l-30-22

　　funke 溫度傳感器0.0808

　　funke tpl00-k-4-22

　　funke heat exchanger

　　funke tpl01-k-22-22; a50, f80;

　　funke fp14-161-nh、22.26m2

　　funke fp14-161-nh

　　funke fp04-63-1-nh

　　funke fp16-39-1-nh

　　funke fp16-59-1-nh

　　funke fp120-12nh 介質:乳化液

　　funke hp08-81-1-nh

　　funke fp08-43-1-v/n

　　funke fp14-67-1-n

　　funke fp20-99-1-n

　　funke tpl00-k-6-22

　　funke tpl00-k-8-22

　　funke fp41-27-1-v/n

　　funke fp31-33-1-v/n

　　funke oi-vorwarmer eelktrisch 0.0805

　　funke fp60-111-nh 冷側bar:10 熱側

　　funke fp14-39-1-e

　　funke fp22-29-1-nh(dn50法蘭)

　　funke fp22-29-1-nh 5個板片10個密封

　　funke fp22-29-1-nh dn50法蘭

　　funke dn50法蘭 fp22-29-1-nh

　　funke 法蘭dn65)fp22-81-1-nh

　　funke dn65)fp22-81-1-nh

　　funke(法蘭dn65)fp22-81-1-nh

　　風凱Funke公司是高品質換熱器開發和生產的領跑者，生產的換熱器熱交換面積達到8000 m2，產品包括管殼式換熱器，可拆卸式和釬焊板式換熱器，油/空氣冷卻器和油預熱器。同時，風凱可給不同行業的客戶和幾乎所有應用領域提供經過最佳熱力計算的解決方案，這在全世界的換熱器生產廠家中也是為數不多的。

　TOOL-TEMP加壓水溫控制裝置TT-137技術參數

　　安全設備：

　　*液位控制提供自動干運行保護

　　*獨立的機械安全恒溫器

　　*溫度限制器安裝在控制器中

　　*電機保護開關，變壓器，絕緣

*發生故障時發出聲音警報



　　產品規格：

　　溫度范圍：TT-137N型號，水溫高達140ºC。

　　TT-137B / BP型號，水溫高達160ºC

　　控制：自我優化微處理器控制器與數字，顯示設定溫度和實際溫度

　　流量控制：電子，帶數字顯示和自動控制的最小流量。

　　型號：有兩種型號可供選擇：TT-138N，帶泵軸面密封TT-137B，帶密封的磁力泵驅動

　　加熱能力： 12千瓦

　　冷卻能力：約80kW - 間接約。 60kW - 直接

　　冷卻系統：間接或直接冷卻

　　泵容量： N泵最大5 bar，最大110升/分鐘。 B泵最大6.5bar，最大751/min。

　　填充：自動帶濾水器

　　連接：中等：3/4“內螺紋冷卻水：3/8”內螺紋

　　尺寸： L 870 x W 360 x H 915 mm含。腳輪

　　重量：約120公斤

顏色：銀灰色RAL 7001

ZARGES K470工具箱技術參數簡介

　　· 有關質量特性和產品詳情，請參閱K 470。

　　· 配有鎧裝扣環，可防止未經授權的進入。

　　· 兩種可選方法，用于將盒子固定到裝載床上：性螺釘固定或可拆卸。

　　· 配有鎧裝扣環，可防止未經授權的進入。

· K 470卡車工具箱的安全性已經成功進行了碰撞測試。



　　ZARGES K470工具箱技術參數簡介

　　ZARGES推出的款專為皮卡車床設計的移動工具箱 - 創新的緊固件使箱子易于安裝和拆卸。

　　· 車輛平板車的運輸和儲存箱適用于當?shù)卣?，熟練的貿易，園林園藝，農林車輛。



　　ZARGES工廠介紹：

　　80多年來，ZARGES品牌一直是接入、包裝、運輸和特殊建筑領域不斷創新的代名詞。ZARGES是歐洲家輕金屬建筑公司，作為歐洲家輕金屬公司，zarges成立于1933年。截止目前，在德國、法國、西班牙、匈牙利、美國擁有8家工廠，從事安全箱體和梯子的生產。擁有超過75年梯子制造經驗的zarges，除了供應常規箱體和梯子以外，還以為廣大客戶提供定制解決方案。

作為創新的市，ZARGES為客戶提供在安全、耐用性和人體工程學方面制定標準的產品和服務。ZARGES產品結合了輕金屬材料鋁的多重優點，如高穩定性和低重量、耐腐蝕性和使用靈活性。ZARGES為每個需求提供合適的產品，并提供定制的解決方案。



Riegler大型壓力調節器參數簡介

　　大型壓力調節器，帶2個壓力表，G 1 1/2，調節器。0.5 - 6巴

　　大型壓力調節器，帶有2個壓力表，用于入口和出口壓力，G 1 1/2，控制范圍0.5 - 6 bar，入口壓力最大。40巴。非壓力獨立，內部先導式隔膜壓力調節器，帶二次通風。

　　通過2個壓力表單獨顯示輸入和工作壓力。

按下手輪可以鎖定壓力調節。



　　Riegler大型壓力調節器參數簡介

　　包:1

　　最低限度:1

　　密封材料:NBR

　　流量:48000升/分鐘

　　流量測量：在P1 = 10巴，P2 = 8巴，壓降Δp= 1巴

　　入口壓力：最大40bar

　　住房：鋁

　　線：G 1 1/2

　　目錄頁：HK100

　　中溫:60°C

　　控制范圍最大:6bar

　　控制范圍分鐘:0.5bar

　　環境溫度:90°C

　　甲：180毫米

　　乙：246毫米

　　DN：50



　　Riegler公司簡介：

德國 Riegler 公司成立于1936年，擁有100多名員工，倉庫占地面積6500平方米。主要產品為：壓力表、壓力傳感器、壓差計、溫度計、電磁閥、球閥等。公司自成立以來，一直追求創新，產品范圍不斷增多，世界范圍有超過15000家客戶。

Minimotor-直流蝸桿減速電機馬達PCC技術參數

　　齒輪螺桿齒輪馬達

　　PCC

　　蝸輪減速電機扭矩高達18納米

　　蝸輪減速電機。永磁鐵直流電機75至150 W.軸距32 mm。

　　電機：帶磁鐵的直流電，封閉形式，無需外部通風。F級絕緣，12或24 Vdc電源。吸收功率230 W. IP65防護等級符合CEI EN 60529標準。

減速器：蝸桿螺桿，帶壓鑄鋁齒輪箱。軸距32毫米。CARO青銅表冠，硬度為120÷160 HB。螺釘由鋼化鋼制成，帶有矯正螺紋。密封環采用特殊橡膠制成，適用于高溫環境。使用特殊油潤滑長壽命?？捎玫臏p速比為10，從5到100.



　　Minimotor-直流蝸桿減速電機馬達PCC技術參數

　　版本B3-B5(B5 / S左 - B5 / D右)。注意為了正確選擇減速電機，建議遵循關于維修系數和軸上允許的最大負荷的表格。

　　這些減速電機需要磨合期。因此，在運行的前30個小時內，您會發現扭矩低于報告的數據。



  　　Mini Motor工廠簡介：

　　Mini Motor品牌誕生于1974年，當時我們的產品現在主要面向工業領域的電動機。我們在金屬和電力方面增加了兩種成分： 電子 和 信息技術。   工業自動化和機電一體化 的概念 誕生于七十年代末到八十年代初期

　　Mini   Motor始終秉持以創新，持續改進，建設性卓越，與客戶合作，共同規劃解決方案。對他們來說，每個發動機，即使是標準產品也是如此。發動機，變速箱和電子部件已經集成在設計階段，生產完全在內部進行，材料和部件質量。

Mini Motor在全球55個國家設有 5個分支機構 和密集的經銷商網絡：我們希望能夠貼近客戶并收集他們的需求。我們創造的定制解決方案和 標準產品   具有相同的關注度和卓越品質的相同特征。

KTR-ROTEX ® GS無齒隙聯軸器技術資料：

　　產品功能

　　無間隙，減振顎式聯軸器

　　軸向插件

　　免維護

　　電隔離

　　故障安全

　　扭矩從0.2到5,850 Nm

　　環境溫度可在-50°C至+ 150°C之間(取決于蜘蛛)

　　用于機床，自動化，動力傳動，醫療技術，包裝技術的聯軸器

　　ROTEX® GS是一種三件式聯軸器，在預應力下無間隙。 不同的輪轂設計和不同的肖氏硬度為自動化工程中的每個應用提供耦合。 盡管它具有減振特性，但它具有扭轉剛性，因此即使使用高動態伺服驅動器也無需做出任何精確的讓步。 ROTEX GS與模塊化系統配合使用; 可提供多種不同的輪轂設計，可在一個聯軸器尺寸內組合。

　　性能

　　除了聯軸器轂的爪式結構外，ROTEX GS的零間隙主要?dú)w功于ROTEX GS彈性體的結構。它們的設計使得支架的凸齒在預應力下接觸聯接轂的凹形爪。與直齒結合，減小了聯軸器系統的表面壓力，增加了剛度

　　彈性體

　　GS系列的柔性彈性體有五種不同的肖氏硬度。不同種類的肖氏硬度都可以調節，ROTEX ®GS容易的應用到各種應用條件。

　　柔性齒由內徑上的腹板徑向支撐。以這種方式，防止了由重加速或高速引起的變形。

　　聯軸器允許的環境溫度取決于星形輪的肖氏硬度。

　　KTR廠家簡介：

德國 KTR Kupplungstechnik GmbH 自從進入中國市場以來,憑借其德國制造的的品質，尤其是其ROTEX系列聯軸器，在工程機械行業占領了較大的市場份額，在中國聯軸器市場取得了驕人成就。德國KTR連軸器廣泛應用于工程機械、機床、冶金、石油化工設備及各種通用機械等，幾乎所有需要?jiǎng)恿鬟f的機械設備中都要用到德國KTR的產品。



AMTEC K型液壓螺母K-7.209簡介



外徑：119

高度：70

壓環Ø（mm）：100/88

最大螺紋：80

最大頂力（KN）：160.2



標準系列 K-7型

帶軸向執行器螺絲和活塞

密封的潤滑脂系統，無壓力釋放到大氣。 由手持式六角扳手驅動。 軸向活塞提供緊湊的螺母直徑。 推力環提供1,2或4mm的軸向行程。



特征：

•標準的黑色氧化處理，溫度120oC。（250°F）。

•特殊裝飾，可承受高達240oC（460oF）的溫度。

•合金工具鋼的身體部位。

•不銹鋼，化學鍍鎳或鍍鉻，可選防腐蝕。

•自調心環形止推環。

•清潔，高效的手動夾緊系統。



AMTEC型號示例：

AMTEC K-6.104

AMTEC K-6.204

AMTEC K-6.106

AMTEC K-6.206

AMTEC K-6.107



Blickle-2019-3-11腳輪SPKVS 100K

SPKVS 100K腳輪



實心鋼制法蘭輪轂

車輪：特殊鋼

向軸上升3度

技術數據

輪徑：125（包括輪緣）

輪徑：100（無輪緣）

輪寬：50（包括輪緣）

行走寬度：40（無輪緣）

負載能力：1200

軸承類型：球軸承

軸孔直徑：25

輪轂長度：50



Blickle型號示例：

Blickle　TPALRA-TPA,
北京漢達森德國本土采購，拼箱發貨報關，德國技術，終身售后服務，貨期保證，價格公道，歡迎垂詢!如需更多信息歡迎垂詢漢達森品牌專員吳亞男。
