德國 Metronix 分散式伺服驅動器 BL 4104 適配機器人小型自動化設備

當應用需要最高的動態性、精度和功率儲備時，Metronix 產品就會投入使用。每年有超過 70.000 個伺服驅動器離開布倫瑞克工廠。重點是中央開關柜伺服驅動器和分散式伺服驅動器。

所有產品都構建在主硬件平臺上，并且基于Metronix標準設備，可以快速適應客戶的特定要求。這種定制為用戶提供了高度的自由度。各個領域積極進取的團隊確保未來的成功。Metronix 嵌入全球運營的 Apex 工具集團，在 8.000 個國家/地區擁有 30 多名員工，通過全球銷售和服務結構為客戶提供支持。



智能伺服 BL 4104介紹

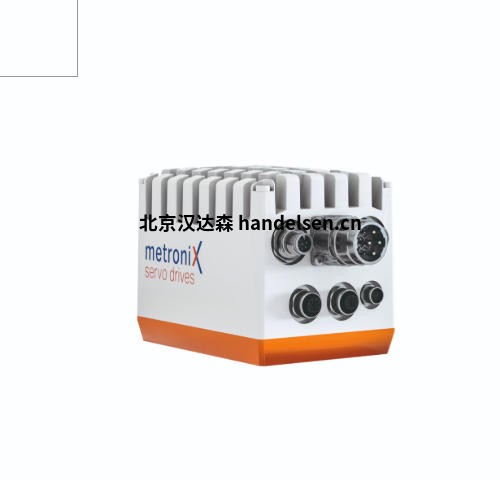

Metronix 智能伺服 BL 4104–M/D 屬于分布式分布式伺服驅動器，具備快速、纖薄、智能的特點。

其核心優勢包括節省控制柜空間，伺服驅動器通常無需控制柜，若安裝在電機上，還可省去電機與驅動器間的布線；支持 USB 和以太網作為參數設置接口，板載 EtherCAT、PROFINET 現場總線，可選 CANopen；能兼容多種編碼器，如 HIPERFACE®、HIPERFACE DSL®、EnDat 2.2 等；集成藍牙功能，可通過智能手機或平板電腦查詢驅動器狀態。



技術數據

特性 BL 4104-M（在電機上） BL 4104-D（與電機分離）

電源電壓 240 VAC [±10 %]，50...60 Hz 240 VAC [±10 %]，50...60 Hz

控制電壓 24 VDC [±20 %] 24 VDC [±20 %]

直流母線電壓 325 VDC 325 VDC

輸出功率 700 W 800 W

2 秒最大輸出功率 2400 W 2400 W

額定輸出電流 3 A_rms 4 A_rms

2 秒最大輸出電流 12 A_rms 12 A_rms

內部制動電阻 47 Ω 47 Ω

持續功率 / 脈沖功率 13 W / 4 kW 13 W / 4 kW

外部制動電阻 - -

保持制動器 24 VDC，最大 700 mA 24 VDC，最大 700 mA

尺寸（不含法蘭）

伺服驅動器 高 × 寬 × 深 66 × 80 × 125 mm 107 × 100 × 127 mm

重量 0.7 kg 1 kg

編碼器評估 EnDat 2.2、HIPERFACE®、HIPERFACE DSL®、旋轉變壓器、帶 / 不帶換相信號的模擬和數字增量編碼器、BiSS（C 型） EnDat 2.2、HIPERFACE®、HIPERFACE DSL®、旋轉變壓器、帶 / 不帶換相信號的模擬和數字增量編碼器、BiSS（C 型）

接口 USB 2.0、以太網、EtherCAT、PROFINET，可選 CANopen USB 2.0、以太網、EtherCAT、PROFINET，可選 CANopen

輸入 / 輸出 8 個數字輸入（24 VDC）、1 個模擬輸入（±10 V）、1 個模擬輸出（±10 V）、2 個數字輸出（24 VDC） 8 個數字輸入（24 VDC）、1 個模擬輸入（±10 V）、1 個模擬輸出（±10 V）、2 個數字輸出（24 VDC）



防護等級 IP67

高防護等級，可在惡劣環境中長期運行

由于其特別堅固的設計和出色的制造，分布式 smartServo 驅動器符合 IP67 防護等級。

IP67 防護等級可保護伺服驅動器免受灰塵、接觸甚至浸沒。這使得它們可以在沒有保護外殼的情況下使用。它們甚至可以快速有效地滿足“大”要求。



主要型號

Metronix BL 4102 - C

Metronix BL 4104 - C

Metronix BL 4304 - C

Metronix BL 4308 - C

Metronix BL 4312 - C

Metronix BL 4320 - C

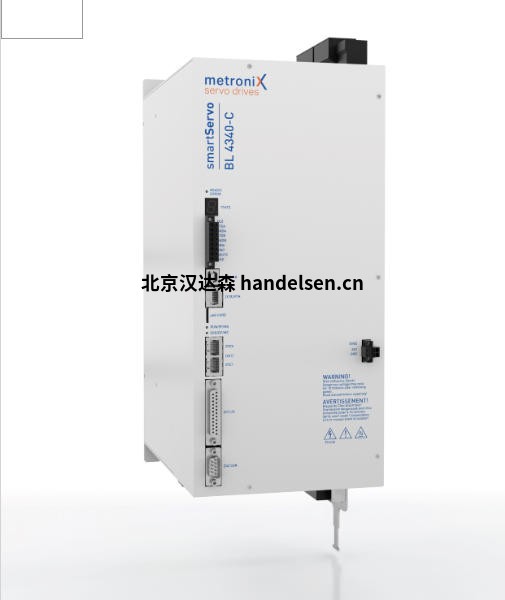

Metronix BL 4340 - C

Metronix BL 4360W - C

Metronix ARS 2102 FS

Metronix 阿爾斯 2310 FS

Metronix ARS 2320 FS

Metronix 阿爾斯 2340 FS

Metronix BL 4104 - M

Metronix BL 4104 - D

Metronix BL 4840 - M

Metronix BL 4840 - D

Metronix DIS-2 48/10

Metronix DIS-2 48/10 FB

Metronix DIS-2 48/10 FB FS STO
